支持 ETSI NFV SOL003 与第三方 NFVO 互操作

https://blueprints.launchpad.net/tacker/+spec/support-vnfm-operations

使 Tacker 能够作为 VNFM 运行，并与第三方 NFVO 互操作。因此，支持 ETSI NFV SOL003 [2] Or-Vnfm 规范和与 NFVO 互操作的 VNF 生命周期操作。

问题描述

在当前的 Tacker 实现中，VNFM 和 NFVO 的功能紧密耦合。

这种实现的原因是用户可以使用 Tacker 轻松构建 NFV 环境（VNFM + NFVO）进行小规模启动。另一方面，考虑到 Tacker 的实际应用，Tacker 作为 VNFM 与第三方 NFVO 合作也很重要。因此，Tacker 作为 VNFM 将支持 VNF 包并基于 ETSI NFV SOL003 [2] 提供 API。

提议的变更

此功能支持 Tacker 作为 VNFM 连接到 NFVO 的功能。当 Tacker 作为 VNFM 连接到第三方 NFVO（如 NFVO 所指）时，Tacker（VNFM）需要 NFVO 提供以下信息，因此将实现获取它们的操作。

• VNF 包信息

• 授权信息

1) NFVO 信息管理

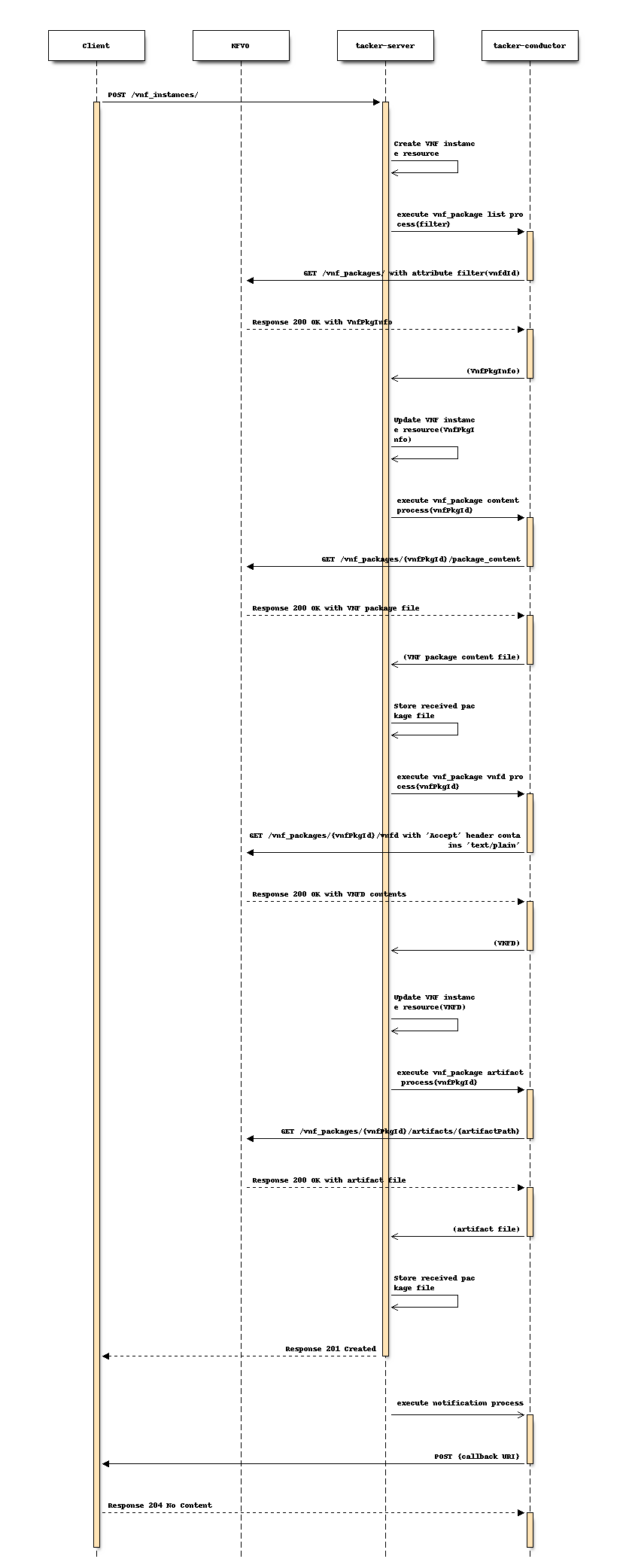

1-1) 获取 VNF 包流程

当作为连接到 NFVO 的 VNFM 运行时，Tacker-VNFM 使用以下 API 从 NFVO 获取 VNF 包信息，并在启动生命周期管理 (LCM) 操作时使用。以下从 VNFM 发送的 API 可以通过 Tacker 配置发送或抑制。

VNF 包使用“vnf_packages” API。

先决条件：已创建一个或多个“单个 VNF 包”资源。

• VNF 包 (GET)

  当 VNFM 收到创建 VNF 请求时，VNFM 将请求从 NFVO 获取 vnfPkgInformation。VNFM 设置基于属性筛选的参数以获取 vnfPkgId。NFVO 发送基于 vnfPkgId 的 http 响应 vnfPkgInfo。收到 http 响应后，VNFM 存储收到的 vnfPkgId。

• VNF 包内容 (GET)

• 单个 VNF 包中的 VNFD (GET)

• 单个 VNF 包工件 (GET)

  VNFM 请求获取内容/VNFD/工件的信息。NFVO 向 VNFM 提供这些信息。收到 http 响应后，VNFM 存储收到的内容。

• 单个 VNF 包 (GET)

  在具有 vnfPkgId 的情况下，VNFM 可以仅获取相关的 vnfPkgInformation。ModifyVNF Information 可以发送此 API。

1-2) 同步响应的授权请求流程

此操作允许 VNFM 请求授权以进行 VNF LCM 操作。此接口支持多种用例，例如

• NFVO 可以根据策略（例如 VNF 之间的依赖关系）和可用容量批准或拒绝请求。

• 如果适用，NFVO 可以根据 VNFM 的虚拟化资源请求预留资源。

• NFVO 可以向 VNFM 提供有关云资源分配的 VIM 的信息。这可以包括其他信息，例如可用区。

Grant API 以以下序列发送：- 实例化 - 修复 - 扩展 - 终止

收到带有正文数据的 201 创建后，VNFM 更新授权信息。

后置条件：授权信息可供 VNFM 使用。

2) NFVO 操作条件的判断

由于执行 API 传输以连接到 NFVO，因此通过在 Tacker 配置中设置 URI 来启用与 NFVO 的通信。如果未设置 URI，则将抑制所有用于 NFVO 的 API 传输。以下从 VNFM 发送的 API 可以通过 Tacker 配置发送或抑制。

• VNF 包信息

• 授权信息

3) API 请求和通知的授权

3-1) OAuth2.0 的支持

SOL013 [3] 规定 ETSI NFV MANO API 调用使用 OAuth2 [3]，并且发送通知使用 OAuth2 或 HTTP Basic 身份验证。目前 Tacker 不支持与 OAuth2 对应的操作。Tacker 需要符合 IETF RFC 6749 的授权。

3-2) TLS1.2 的支持

目前 Tacker 支持 SSL。需要传输安全支持以防止传输信息的伪造并确保自由的通信路径。SOL013 [3] 建议使用 TLS1.2 (IETF RFC 5246)。Tacker 也需要符合 TLS1.2 标准。

4) CreateVNF API 的增强

为了增强接收 VNF 包元数据的能力，VNFM 在“Create VNF”请求上支持“metadata”参数。此参数存储在 VNFM 中。此参数覆盖 SOL001 [1] 中的 6.2.35 tosca.datatypes.nfv.VnfInfoModifiableAttributesMetadata。但是，元数据不影响基于 SOL003 [2] 5.5.2.2 类型：VnfInstance 的生命周期。因此，Tacker 仅保存元数据。

备选方案

无

数据模型影响

在 tacker 数据库中添加一个表。

placement_constraint

id id varchar(36) Not Null
vnf_instance_id vnf_instance_id varchar(36) Not Null
affinity_or_anti_affinity affinity_or_anti_affinity varchar(255) Not Null
scope scope varchar(255) Not Null
server_group_name server_group_name varchar(255) Not Null
resource resource json Not Null
created_at created_at datetime Not Null
updated_at updated_at datetime
deleted_at deleted_at datetime
deleted deleted tinyint(1) Not Null

此表具有 id 作为主键。vnf_instance_id 是 vnf_instances.`id` 的外键。

REST API 影响

无

安全影响

所有 API 都通过 OAuth2 身份验证并由 TLS1.2 加密。

通知影响

无

其他最终用户影响

无

性能影响

VNFM 在实例化期间获取 pkg 数据/镜像执行。此过程可能需要一些时间。

其他部署者影响

无

开发人员影响

Tacker-VNFM 作为客户端调用以下 API。这些属性基于 ETSI NFV SOL003 [2]。

• 名称：Grants

  描述：请求授权

  方法类型: POST

  资源的 URL：/grant/v1/grants

  请求:

  数据类型	基数	描述
  GrantRequest	1	请求 Grants 资源的参数。

  属性名称	数据类型	基数	支持
  vnfInstanceId	标识符	1	是
  vnfLcmOpOccId	标识符	1	是
  vnfdId	标识符	1	是
  flavourId	标识符	0..1	是
  operation	GrantedLcmOperationType	1	是
  isAutomaticInvocation	布尔值	1	是
  instantiationLevelId	标识符	0..1	否
  addResources	ResourceDefinition	0..N	是
  tempResources	ResourceDefinition	0..N	否
  removeResources	ResourceDefinition	0..N	是
  updateResources	ResourceDefinition	0..N	否
  placementConstraints	PlacementConstraint	0..N	是
  vimConstraints	VimConstraint	0..N	否
  additionalParams	KeyValuePairs	0..1	否
  _links	结构 (内联)	1	是
  >vnfLcmOpOcc	链接	1	是
  >vnfInstance	链接	1	是

  响应:

  数据类型	基数	响应代码	描述
  Grant	1	成功 201 错误 400 401 403	授权已成功创建（同步模式）。

  属性名称	数据类型	基数	支持
  id	标识符	1	是
  vnfInstanceId	标识符	1	是
  vnfLcmOpOccId	标识符	1	是
  vimConnections	VimConnectionInfo	0..N	是
  zones	ZoneInfo	0..N	是
  zoneGroups	ZoneGroupInfo	0..N	否
  computeReservationId	IdentifierInVim	0..1	否
  networkReservationId	IdentifierInVim	0..1	否
  storageReservationId	IdentifierInVim	0..1	否
  addResources	GrantInfo	0..N	是
  tempResources	GrantInfo	0..N	否
  removeResources	GrantInfo	0..N	是
  updateResources	GrantInfo	0..N	否
  vimAssets	结构（内联）	0..1	是
  >computeResourceFlavours	VimComputeResourceFlavour	0..N	是
  >softwareImages	VimSoftwareImage	0..N	是
  extVirtualLinks	ExtVirtualLinkData	0..N	否
  extManagedVirtualLinks	ExtManagedVirtualLinkData	0..N	否
  additionalParams	KeyValuePairs	0..1	是
  _links	结构（内联）	1	是
  >self	链接	1	是
  >vnfLcmOpOcc	链接	1	是
  >vnfInstance	链接	1	是

• 名称：VNF 包

  描述：查询 VNF 包信息

  方法类型: GET

  资源的 URL：/vnf_packages
• 名称：VNF 包内容

  描述：获取上载的 VNF 包

  方法类型: GET

  资源的 URL：/vnf_packages/{vnfPkgId}/package_content
• 名称：单个 VNF 包的 VNFD

  描述：读取上载 VNF 包的 VNFD

  方法类型: GET

  资源的 URL：/vnf_packages/{vnfPkgId}/vnfd
• 名称：单个 VNF 包工件

  描述：获取单个 VNF 包工件

  方法类型: GET

  资源的 URL：/vnf_packages/{vnfPkgId}/artifacts/{artifactPath}
• 名称：单个 VNF 包

  描述：读取单个 VNF 包的信息

  方法类型: GET

  资源的 URL：/vnf_packages/{vnfPkgId}

实现

负责人

主要负责人

滨田 诚 <makoto.hamada.xu@hco.ntt.co.jp>

工作项

• 实现获取 VNF 包和授权的过程。

• 添加新的配置并更改 Tacker 配置文档。

• 支持 OAuth2.0 和 TLS1.2

• 支持 CreateVNF API 的增强。

• 添加新的单元和功能测试。

依赖项

“Proposed change” 中提到的“Create VNF” 是 spec [4] 中提出的基于 ETSI SOL 的 API。

测试

将为 VNF 包和授权添加单元和功能测试用例。

文档影响

将为 NFV 的连接添加新的配置选项到配置参考中。

参考资料

[1]

https://www.etsi.org/deliver/etsi_gs/NFV-SOL/001_099/001/02.06.01_60/gs_nfv-sol001v020601p.pdf

[2] (1,2,3,4)

https://www.etsi.org/deliver/etsi_gs/NFV-SOL/001_099/003/02.06.01_60/gs_nfv-sol003v020601p.pdf

[3] (1,2,3)

https://www.etsi.org/deliver/etsi_gs/NFV-SOL/001_099/013/02.06.01_60/gs_nfv-sol013v020601p.pdf

[4]

https://specs.openstack.org/openstack/tacker-specs/specs/victoria/enhancement_enhance-vnf-lcm-api-support.html
