基于 ETSI NFV-SOL 规范支持 VNF 的扩展操作¶
https://blueprints.launchpad.net/tacker/+spec/support-etsi-nfv-specs
NFV 架构框架内的 ETSI 规范 [1] 描述了基于行业需求、SDN/NFV 厂商和电信运营商反馈的 NFV 开发和使用的主要方面。这些规范包括 REST API 和数据模型架构，供 NFV 用户和开发人员在相关产品中使用。
问题描述¶
在当前的基于 ETSI NFV-SOL 的 Tacker 实现中，Tacker 使用其自身的 API 来描述扩展操作，即根据需要动态扩展/减少分配给虚拟网络功能 (VNF) 的资源的能力。
然而，这些操作与当前的 ETSI NFV 数据模型不一致。因此，可能与根据 ETSI NFV 规范开发的 第三方 VNF [4] 缺乏兼容性。支持关键的 ETSI NFV 规范将显著减少 Tacker 集成到电信生产网络的工作量，并简化未来标准的进一步开发和支持。
提议的变更¶
引入一个新的接口，用于向 VNFM 调用 VNF 实例的 VNF 生命周期管理操作。通过此接口提供的操作是
缩放 VNF
1) VNF 实例扩展流程¶
先决条件：VNF 实例处于 INSTANTIATED 状态。

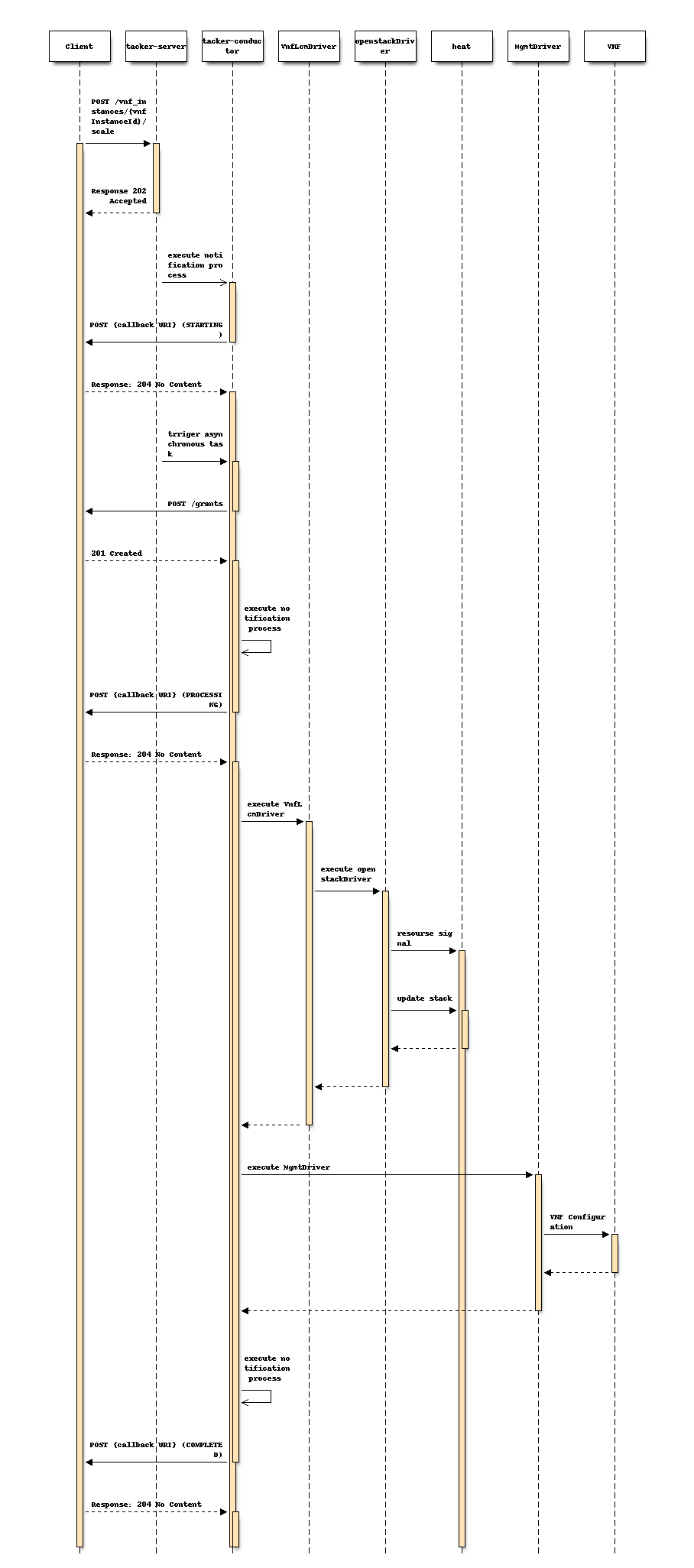

该过程包括以下步骤，如图所示
客户端向 Scale VNF Instance 资源发送 POST 请求。
VNFM 向客户端发送 VNF 生命周期管理操作发生通知，状态为“STARTING”，以指示生命周期管理操作的开始。
VNFM 和客户端交换授权信息。
VNFM 向客户端发送 VNF 生命周期管理操作发生通知，状态为“PROCESSING”，以指示生命周期管理操作的处理过程。
OpenstackDriver 向 Heat 发送资源信号请求以扩展资源。要扩展的 VM 数量是通过将 Scale VNF 请求中包含的“number_of_steps”与 VNFD 中包含的“number_of_instances”相乘来计算的。
OpenstackDriver 向 Heat 发送请求以更新堆栈，目标 VM 的 HOT 中包含的“desired_capacity”递增。作为 Heat 规范，“desired_capacity”在 UpdateStack 期间被引用，执行此过程是为了防止在下一次 UpdateStack 时返回到之前的 VM 数量。
VNFM 向客户端发送 VNF 生命周期管理操作发生通知，状态为“COMPLETED”，以指示生命周期管理操作的完成。
当扩展多个 VM 时，资源信号和 Update Stack 会针对每个 VM 重复执行。
后置条件：VNF 实例仍处于 INSTANTIATED 状态，并且 VNF 已扩展。
2) VNF 实例缩减流程¶
先决条件：VNF 实例处于 INSTANTIATED 状态。
该过程包括以下步骤，如图所示
客户端向 Scale VNF Instance 资源发送 POST 请求。
VNFM 向客户端发送 VNF 生命周期管理操作发生通知，状态为“STARTING”，以指示生命周期管理操作的开始。
VNFM 和客户端交换授权信息。
VNFM 向客户端发送 VNF 生命周期管理操作发生通知，状态为“PROCESSING”，以指示生命周期管理操作的处理过程。
OpenstackDriver 向 Heat 发送资源信号请求以缩减资源。要缩减的 VM 数量是通过将 Scale VNF 请求中包含的“number_of_steps”与 VNFD 中包含的“number_of_instances”相乘来计算的。
OpenstackDriver 向 Heat 发送请求以更新堆栈，目标 VM 的 HOT 中包含的“desired_capacity”递减。作为 Heat 规范，“desired_capacity”在 UpdateStack 期间被引用，执行此过程是为了防止在下一次 UpdateStack 时返回到之前的 VM 数量。
VNFM 向客户端发送 VNF 生命周期管理操作发生通知，状态为“COMPLETED”，以指示生命周期管理操作的完成。
当扩展多个 VM 时，资源信号和 Update Stack 会针对每个 VM 重复执行。
当使用 Heat 执行缩减 (resource-signal) 时，Heat 会操作以删除首先创建的 VM。根据 VNF，可能需要删除最后创建的 VM。因此，可以在缩放请求参数中作为 ‘additionalParams’ 选择 VM 删除的顺序。如果 ‘additionalParams’ 中的 isReverse 为 True，则从最后注册的 VM 开始删除。如果不是，则从第一个注册的 VM 开始删除。如果未设置 ‘additionalParams’，则行为与 False 相同。
后置条件：VNF 实例仍处于 INSTANTIATED 状态，并且 VNF 已缩减。
备选方案¶
无
数据模型影响¶
修改当前 Tacker 数据库中的以下表。相应的模式如下所示：-
- vnf_instantiated_info:
scale_status scale_status json
- vnf_lcm_op_occs:
operation_params operation_params json
“operation_parames” 存储 ScaleVNF 请求的 additionalParams 属性。它用于从 NFVO 获取操作状态。
REST API 影响¶
将添加以下 restFul API。此 restFul API 将基于 ETSI NFV SOL002 [2] 和 SOL003 [3]。
- 名称：扩展 VNF 实例描述：通过添加/删除 VNF 实例资源进行扩展方法类型: POST资源的 URL：/vnflcm/v1/vnf_instances/{vnfInstanceId}/scale请求：此资源的资源 URI 变量
名称
描述
vnfInstanceId
要扩展的 VNF 实例的标识符。
请求:数据类型
基数
描述
ScaleVnfRequest
1
扩展 VNF 操作的参数。
属性名称
数据类型
基数
受支持于 (V)
type
Enum(inlined)
1
是
aspectId
IdentifierInVnfd
1
是
numberOfSteps
Integer
0..1
是
additionalParams
KeyValuePairs
0..1
是
响应:数据类型
基数
响应代码
描述
n/a
n/a
成功 202Error 404 409请求已被接受处理，但处理尚未完成。
安全影响¶
无
通知影响¶
无
其他最终用户影响¶
在 python-tackerclient 中添加新的 OSC 命令，以调用 VNF 实例 API 的扩展操作。
性能影响¶
无
其他部署者影响¶
先前创建的 VNF 将不允许使用新引入的 API 进行管理。
开发人员影响¶
无
实现¶
负责人¶
- 主要负责人
Keiko Kuriu <keiko.kuriu.wa@hco.ntt.co.jp>
工作项¶
在 Tacker-server 中添加新的 REST API 端点，用于 VNF 实例的扩展操作。
修改 python-tackerclient，以添加新的 OSC 命令，用于调用 VNF 实例 restFul API 的扩展操作。
添加新的单元和功能测试。
更改 API Tacker 文档。
依赖项¶
无
测试¶
将为 VNF 实例的 VNF 生命周期管理添加单元和功能测试用例。
文档影响¶
将添加完整的用户指南，以说明如何使用示例调用 VNF 实例的 VNF 生命周期管理。
