基于 ETSI NFV-SOL 规范支持 VNF 的 LCM 通知

https://blueprints.launchpad.net/tacker/+spec/support-etsi-nfv-specs

NFV 架构框架内的 ETSI 规范 [1] 描述了基于行业需求、SDN/NFV 厂商和电信运营商反馈的 NFV 开发和使用的主要方面。这些规范包括 REST API 和数据模型架构，供 NFV 用户和开发人员在相关产品中使用。

问题描述

在当前的基于 ETSI NFV-SOL 的 Tacker 实现中，Tacker 使用其自身的 API 来描述 VNF 生命周期变更通知，即告知接收方 LCM 操作已更改的能力。

然而，这些操作与当前的 ETSI NFV 数据模型不一致。因此，可能与 第三方 VNF [4] 缺乏兼容性，因为它们是根据 ETSI NFV 规范开发的。支持关键的 ETSI NFV 规范将显著减少 Tacker 集成到电信生产网络的工作量，并简化未来标准的进一步开发和支持。

提议的变更

引入新的接口到 VNFM，以便通知 VNF 实例的 VNF 生命周期管理操作状态。通过这些接口提供的操作是

• 订阅 (GET/POST/DELETE)

• 通知端点 (POST)

• 单个订阅 (GET)

• 单个 VNF 实例 (GET)

1）管理订阅流程

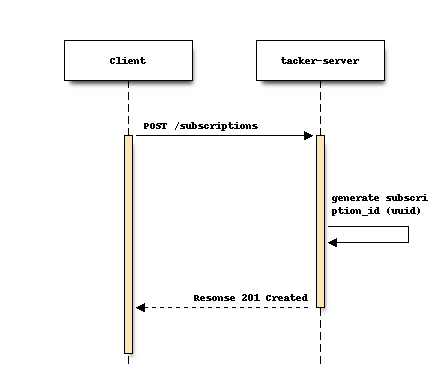

• 注册订阅

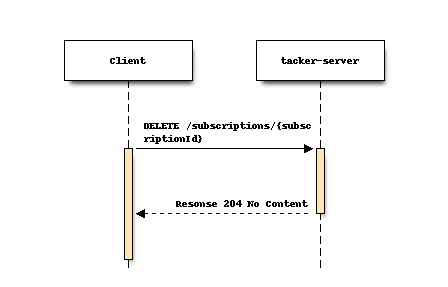

• 删除订阅

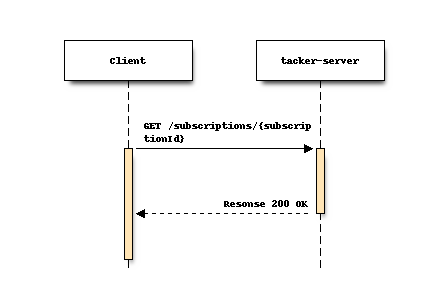

• 显示订阅

• 列出订阅

• VNFM 预先保存了消费者通过“Subscription API”发送的回调 URL。

• 通知与收到的 Subscription 请求关联的 ID 的发布者。

• 对于已注册的 Subscription 状态，允许通过指定 ID 进行读取，读取所有 ID 数据以及删除指定的 ID。

2）发送通知流程

• 根据序列的进度状态，VNFM 发送通知 (Notify) 以通知状态更改并更新内部 operation_status。

前提条件：请求节点之前已订阅与 VNF 生命周期管理相关的通知。

• 当 LCM 请求被接受时，操作状态将发送到通过“Subscription API”注册订阅的消费者。这将为每个注册发送。

• 可以通知以下操作状态：STARTING/PROCESSING/COMPLETED/ROLLINGBACK/ROLLEDBACK/FAILED_TEMP

• STARTING 状态由 Tacker Server 发送，其他 Operation_state 通知由 Tacker-Conductor 发送。

• 修改 VNF 不发送 STARTING 状态。

• 接收到通知信息的 NFVO 向 Tacker 发送 204 No Content。

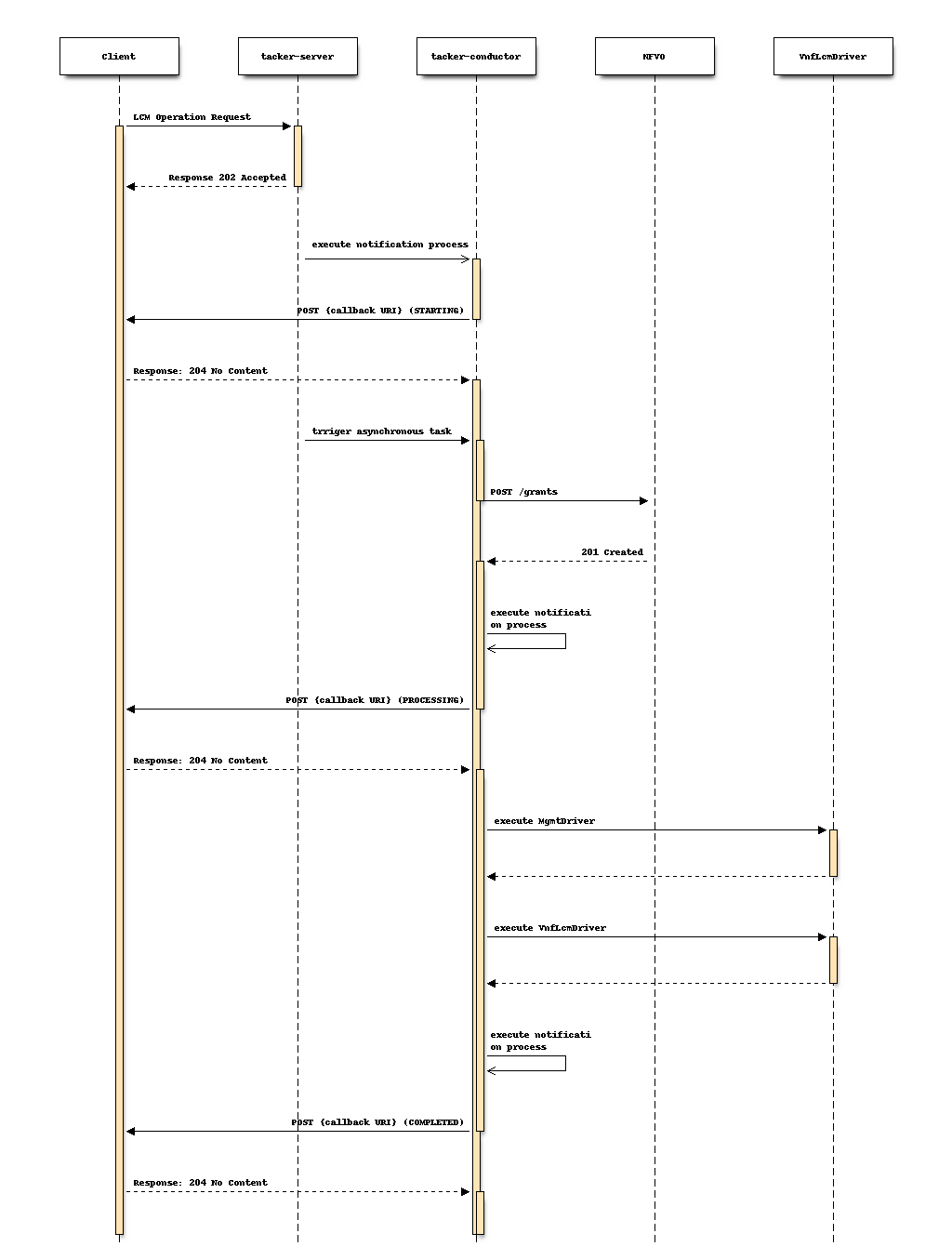

3) 带有通知的 LCM 操作流程

• 实例化 VNF

• 缩放 VNF

• 修复 VNF

• 终止 VNF

• 修改 VNF

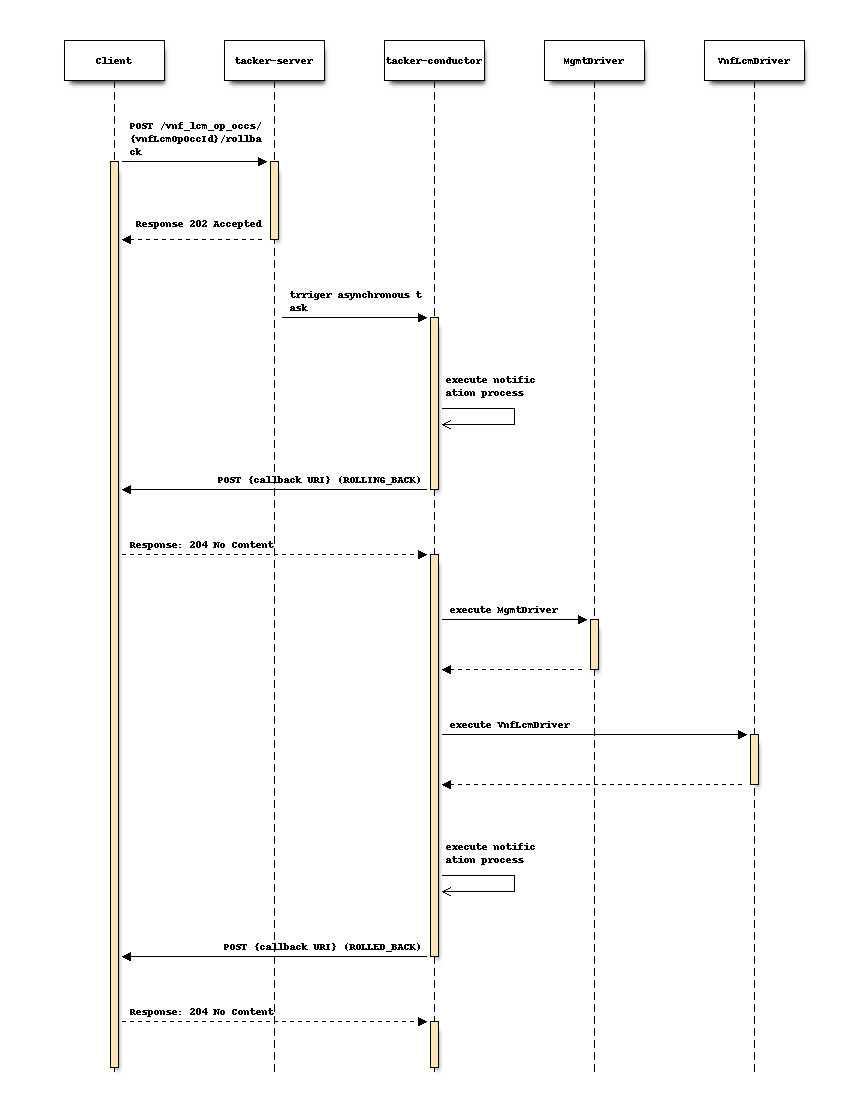

• 回滚

4) 带有通知的 VNF 实例资源流程

• CereateVNFRequest

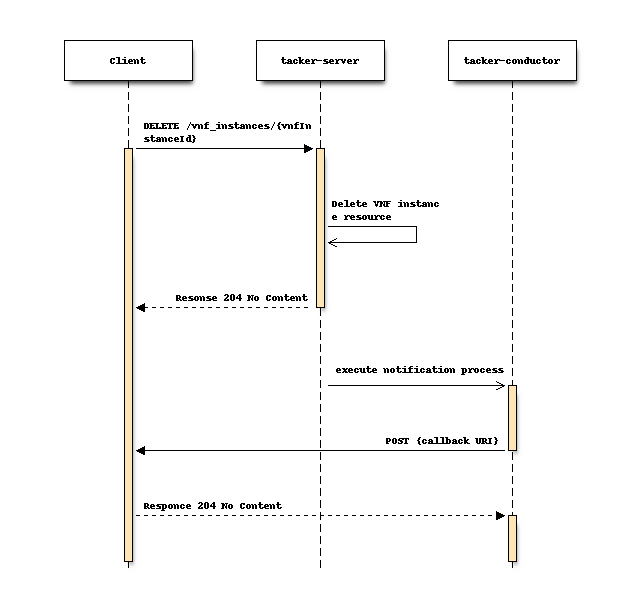

• DeleteVNFRequest

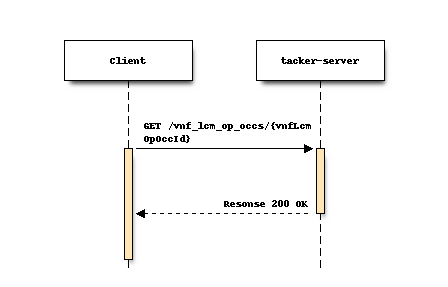

5）获取操作状态流程

可以从 VNFM 获取操作状态。

• 传输源节点指定在订阅时发出的 vnfLcmOpOccId，并读取 Subscription 状态中的资源信息。

• 如果 VNFM 信息读取成功，则响应 200 OK。

备选方案

无

数据模型影响

在 ‘tacker’ 数据库中添加以下新表。相应的模式如下详细说明：-

添加的表格列表

• vnf_lcm_filters

添加的表格详情

vnf_lcm_filters

id id varchar(36) Not Null
subscription_uuid subscription_uuid varchar(36) Not Null
filter filter json Not Null
notification_types notification_types MEDIUMBLOB
notification_types_len notification_types_len int
operation_types operation_types MEDIUMBLOB
operation_types_len operation_types_len int

subscription_uuid 将是 vnf_lcm_subscriptions.`id` 的外键。此表具有当前的 LCM 状态。用于累积每个事件信息的表。

vnf_lcm_op_occs

id id varchar(36) Not Null
operation_state operation_state varchar(16) Not Null
state_entered_time state_entered_time datetime Not Null
start_time start_time datetime Not Null
vnf_instance_id vnf_instance_id varchar(36) Not Null
operation operation varchar(16) Not Null
is_cancel_pending is_cancel_pending tinyint(1) Not Null
is_automatic_invocation is_automatic_invocation tinyint(1) Not Null
operation_params operation_params json
error error json
resource_changes resource_changes json
error_point error_point int
changed_info changed_info json
created_at created_at datetime Not Null
updated_at updated_at datetime
deleted_at deleted_at datetime
deleted deleted tinyint(1) Not Null

vnf_instance_id 将是 vnf_instances.`id` 的外键。此表具有当前的操作发生状态

vnf_lcm_subscriptions

id id varchar(36) Not Null
callback_uri callback_uri varchar(255) Not Null
subscription_authentication subscription_authentication json
deleted deleted tinyint(1)

此表具有 Subscription 的注册信息

REST API 影响

将添加以下 restFul API。此 restFul API 将基于 ETSI NFV SOL002 [2] 和 SOL003 [3]。

• 名称：Subscriptions

  描述: 订阅与 VNF 生命周期管理相关的通知

  方法类型: POST

  资源的 URL：/vnflcm/v1/subscriptions

  请求:

  数据类型	基数		描述
  LccnSubscriptionRequest	1		订阅的参数。

  属性名称	数据类型	基数	受支持于 (V)
  filter	LifecycleChangeNotificationFilter	0..1	是
  callbackUri	Uri	1	是
  authentication	SubscriptionAuthentication	0..1	是

  响应:

  数据类型	基数	响应代码	描述
  LccnSubscription	n/a	成功 201 重定向 303 错误 4xx	已成功创建订阅。

• 名称：列出 Subscriptions

  描述：请求列出所有现有的订阅

  方法类型: GET

  资源的 URL：/vnflcm/v1/subscriptions

  请求:

  数据类型	基数	描述	受支持于 (V)
  filter	0..1	筛选列出订阅	否

  响应:

  数据类型	基数	响应代码	描述
  LccnSubscription	n/a	成功 200 错误 400 4xx	已成功查询订阅列表。

• 名称：查询 Subscriptions

  描述：请求通过其 id 显示单个订阅资源

  方法类型: GET

  资源的 URL：/vnflcm/v1/subscriptions/{subscriptionId}

  请求:

  名称	描述
  subscriptionId	订阅的标识符。

  响应:

  数据类型	基数	响应代码	描述
  LccnSubscription	n/a	成功 200 错误 400 4xx	操作已成功完成。

• 名称：删除 Subscriptions

  描述：请求通过其 id 删除单个订阅资源

  方法类型：DELETE

  资源的 URL：/vnflcm/v1/subscriptions/{subscriptionId}

  请求:

  名称	描述
  subscriptionId	订阅的标识符。

  响应:

  数据类型	基数	响应代码	描述
  n/a	n/a	成功 204 错误 400 4xx	单个订阅资源已成功删除。

• 名称: 通知端点

  描述：发送与 VNF 生命周期更改相关的通知

  方法类型: POST

  资源的 URL: 资源 URI 由客户端在创建订阅时提供。

  请求:

  数据类型	基数	描述
  VnfLcmOperationOccurrenceNotification	1	关于由 VNF LCM 操作发生触发的生命周期变化的通知。
  VnfIdentifierCreationNotification	1	关于 VNF 标识符的创建及其相关的单个 VNF 实例资源的通知。
  VnfIdentifierDeletionNotification	1	关于 VNF 标识符及其相关的单个 VNF 实例资源的删除的通知。

  属性名称	数据类型	基数	受支持于 (V)
  id	标识符	1	是
  notificationType	字符串	1	是
  subscriptionId	标识符	1	是
  timeStamp	DateTime	1	是
  notificationStatus	Enum (内联)	1	是
  operationState	LcmOperationStateType	1	是
  vnfInstanceId	标识符	1	是
  operation	LcmOperationType	1	是
  isAutomaticInvocation	布尔值	1	是
  vnfLcmOpOccId	标识符	1	是
  affectedVnfcs	AffectedVnfc	0..N	是
  affectedVirtualLinks	AffectedVirtualLink	0..N	是
  affectedVirtualStorages	AffectedVirtualStorage	0..N	是
  changedInfo	VnfInfoModifications	0..1	是
  changedExtConnectivity	ExtVirtualLinkInfo	0..N	否
  error	ProblemDetails	0..1	是
  _links	LccnLinks	1	是

  响应:

  数据类型	基数	响应代码	描述
  n/a	n/a	成功 204 错误 4xx	通知已成功传递。

注意

virtualLinkDescId 是 SOL003 版本 2.6.1 中包含的属性之一，已被移除。但是，为了使 Tacker 能够扩展广泛的 NFV 兼容产品，virtualLinkDescId 将在 Victoria 版本中得到支持。

• 名称: 查询 VNF 事件

  描述：请求通过其 id 显示单个 VNF 生命周期管理操作发生情况

  方法类型: GET

  资源的 URL: /vnflcm/v1/vnf_lcm_op_occs/{vnfLcmOpOccId}

  响应:

  数据类型	基数	响应代码	描述
  VnfLcmOpOcc	1	成功 200 错误 4xx	操作已成功完成。

  属性名称	数据类型	基数	受支持于 (V)
  id	标识符	1	是
  operationState	LcmOperationStateType	1	是
  stateEnteredTime	DateTime	1	是
  startTime	DateTime	1	是
  vnfInstanceId	标识符	1	是
  grantId	标识符	1	否
  operation	LcmOperationType	1	是
  isAutomaticInvocation	布尔值	1	是
  operationParams	Object	1	是
  isCancelPending	布尔值	0..N	否
  cancelMode	CancelModeType	0..N	否
  error	ProblemDetails	0..N	是
  resourceChanges	结构（内联）	0..1	是
  changedInfo	VnfInfoModifications	0..N	否
  changedExtConnectivity	ExtVirtualLinkInfo	0..1	否
  _links	LccnLinks	1	是

安全影响

无

通知影响

Tacker 将创建一个新的订阅，以订阅与 VNF 生命周期更改相关的通知，并向消费者发送通知。

其他最终用户影响

无

性能影响

无

其他部署者影响

先前创建的 VNF 将不允许使用新引入的 API 进行管理。

开发人员影响

无

实现

负责人

主要负责人

Keiko Kuriu <keiko.kuriu.wa@hco.ntt.co.jp>

工作项

• 为 VNF 实例的 LCM 通知接口向 Tacker-server 添加新的 REST API 端点。

• 添加 Tacker 消费用于通知的 Rest API 的功能

• 添加新的单元和功能测试。

• 更改 API Tacker 文档。

依赖项

无

测试

将为 VNF 实例的 VNF 生命周期管理添加单元和功能测试用例。

文档影响

将添加完整的用户指南，以说明如何使用示例调用 VNF 实例的 VNF 生命周期管理。

参考资料

[1]

https://www.etsi.org/technologies-clusters/technologies/NFV

[2]

https://www.etsi.org/deliver/etsi_gs/NFV-SOL/001_099/002/02.06.01_60/gs_nfv-sol002v020601p.pdf (第 5 章：VNF 生命周期管理接口)

[3]

https://www.etsi.org/deliver/etsi_gs/NFV-SOL/001_099/003/02.06.01_60/gs_nfv-sol003v020601p.pdf (第 5 章：VNF 生命周期管理接口)

[4]

https://portal.etsi.org/Portals/0/TBpages/CTI/Docs/2nd_ETSI_NFV_Plugtests_Report_v1.0.0.pdf
