增强 Tacker 中的 VNF 生命周期管理

https://blueprints.launchpad.net/tacker/+spec/support-etsi-nfv-specs

本规范描述了 Tacker 中 VNF 生命周期管理的增强。

问题描述

在 Ussuri 版本中，我们添加了对 ETSI NFV SOL 002 [1] 和 SOL 003 [2] 中定义的 VNF 生命周期管理的支持。Tacker 应该支持更多的属性以符合 ETSI NFV SOL 规范，并扩展更广泛的使用场景。

提议的变更

为了向后兼容，VNFM 支持以下功能

• 将 vnfPkgId 设置为相关的 API。该参数存在于 SOL003 版本 2.4.1 [3] 中，但已在 SOL003 版本 2.6.1 中删除。

• 创建 VNF 标识符（响应）

• 查询 VNF（响应）

• 列出 VNF 实例（响应）

• 修改 VNF 实例（请求）

• 为了支持属性过滤，以便获取 vnfPkgId，VNFM 支持基于属性的过滤

1) vnfPkgId 支持

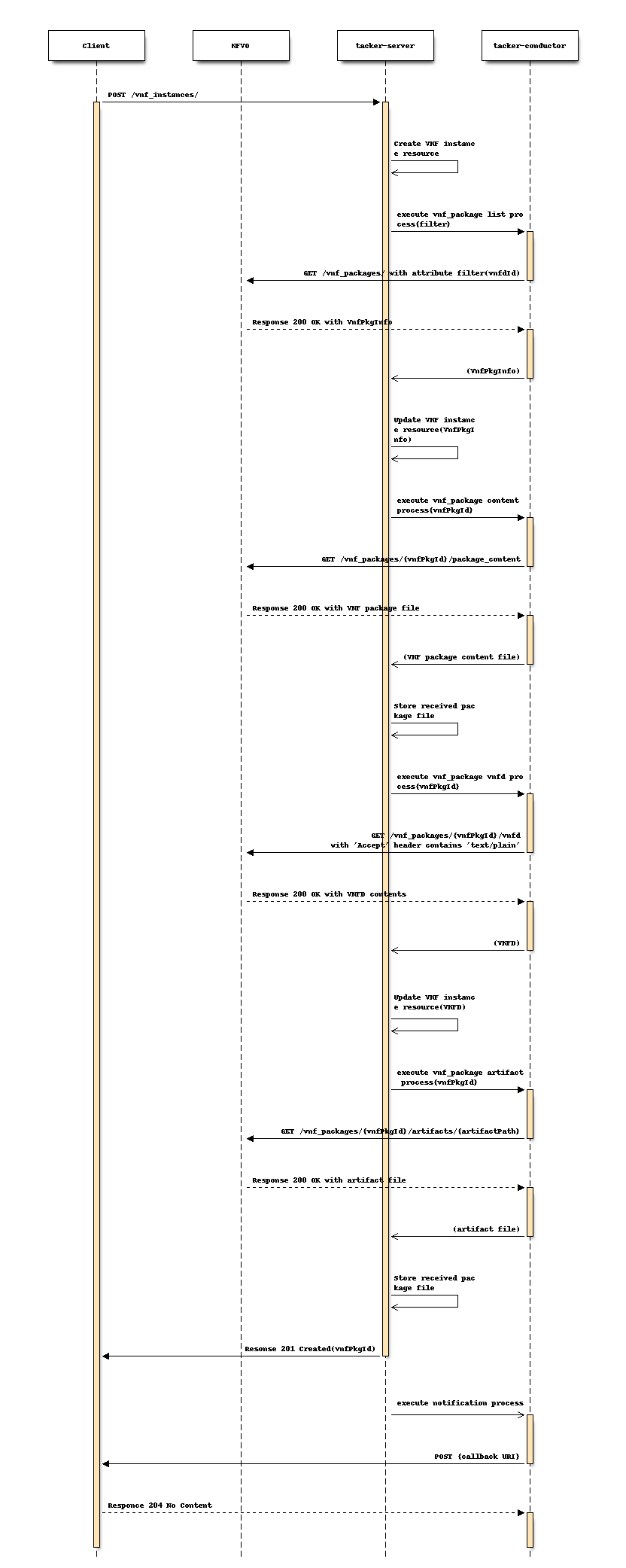

1-1) 创建 VNF 请求流程

VNFM 向 NFVO 发送一个按“vnfdId”过滤的 GET 请求，以查询 VNF 包的信息以获取“vnfPkgId”，因为使用“vnfdId”获取 VNF 包的 API 不受支持。由于需要从 NFVO 获取 VNF 包，因此获得的“vnfPkgId”保存在 DB 中，并作为从 VNFM 获取 VNF 包请求的参数使用。之后，VNFM 启动通过配置启用的信息收集序列，并收集内容/VNFD/artifact。这些 GET 请求，“VNF 包内容”，“单个 VNF 包中的 VNFD”和“单个 VNF 包 artifact”可以配置为每个 API 的执行与否。成功获取目标 VNF 包后，VNFM 返回一个 201 Created 响应，其中 payload body 包含“vnfPkgId”属性。

1-2) 查询 VNF 请求流程

VNFM 返回一个包含 payload body 中“vnfPkgId”的“200 OK”响应。

1-3) 列出 VNF 请求流程

VNFM 返回一个包含 payload body 中“vnfPkgId”的“200 OK”响应。

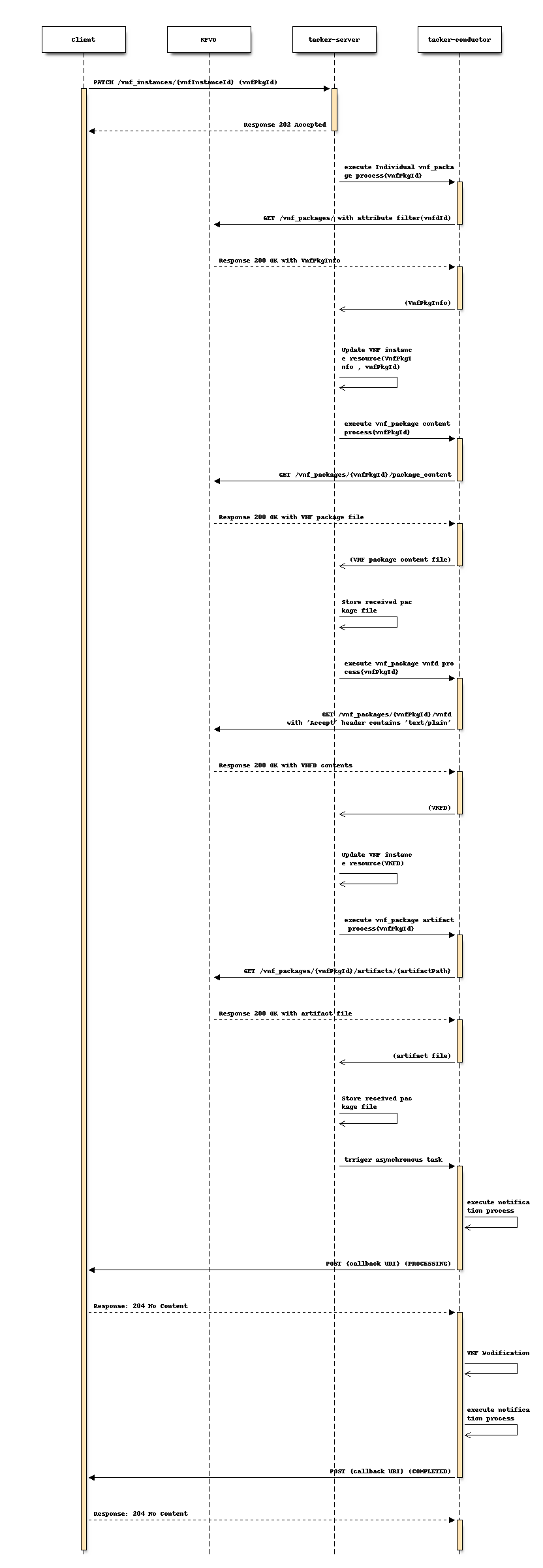

1-4) 修改 VNF 请求流程

客户端发送一个包含“vnfPkgId”属性的修改 VNF 信息请求。之后，启动通过配置启用的信息收集序列，并收集内容/VNFD/artifact。这些 GET 请求，“VNF 包内容”，“单个 VNF 包中的 VNFD”和“单个 VNF 包 artifact”可以配置为每个 API 的执行与否。VNFM 在正确收集所有 VNF 包信息后将继续修改 VNF 信息。

2) 支持基于属性的过滤

为了增强带有基于属性过滤功能的 LCM 支持，SOL013 [4] 第 5.2.2 节中定义的过滤规范将在 Victoria 版本中得到支持。

此功能可以在以下情况下运行

• vnf_instances(GET)

基于属性过滤的运算符

带有参数的运算符	含义
eq,<attrName>,<value>	属性等于 <value>
neq,<attrName>,<value>	属性不等于 <value>
in,<attrName>,<value>[,<value>]*	属性等于列表中的一个值（“in set”关系）
nin,<attrName>,<value>[,<value>]*	属性不等于列表中的任何值（“not in set”关系）
gt,<attrName>,<value>	属性大于 <value>
gte,<attrName>,<value>	属性大于或等于 <value>
lt,<attrName>,<value>	属性小于 <value>
lte,<attrName>,<value>	属性小于或等于 <value>
cont,<attrName>,<value>[,<value>]*	字符串属性包含（至少）列表中的一个值
ncont,<attrName>,<value>[,<value>]*	字符串属性不包含列表中的任何值

运算符对数据类型的适用性

运算符	字符串	数字	DateTime	枚举	布尔值
eq	x	x		x	x
neq	x	x		x	x
在	x	x		x
nin	x	x		x
gt	x	x	x
gte	x	x	x
lt	x	x	x
lte	x	x	x
cont	x
ncont	x

上述表格定义了哪些运算符适用于哪些数据类型。所有标有“x”的组合都应支持。

备选方案

无

数据模型影响

修改 ‘tacker’ 数据库中的以下表格。相应的 schemas 详见如下：-

vnf_instances:

vnf_pkg_id vnf_pkg_id varchar(36) vnf_metadata vnf_metadata json

REST API 影响（需要更新）

以下属性将被添加到 restFul API。这些属性基于 ETSI NFV SOL002 [1] 和 SOL003 [2]。

• 名称: 创建 VNF 标识符

  描述: 创建新的 VNF 实例资源

  方法类型: POST

  资源的 URL：/vnflcm/v1/vnf_instances

  请求:

  数据类型	基数		描述
  CreateVnfRequest	1		VNF 创建参数。

  属性名称	数据类型	基数	Victoria 中的支持
  vnfdId	标识符	1	Ussuri 中已支持
  vnfInstanceName	字符串	0..1	Ussuri 中已支持
  vnfInstanceDescription	字符串	0..1	Ussuri 中已支持
  metadata	KeyValuePairs	0..1	是

  响应:

  数据类型	基数	响应代码	描述
  VnfInstance	1	成功 201 错误 400 401 403	VNF 实例标识符已成功创建。

• 名称：查询 VNF

  描述：通过其 id 请求现有的 VNF 实例资源

  方法类型: GET

  资源的 URL：/vnflcm/v1/vnf_instances/{vnfInstanceId}

  此资源的资源 URI 变量:

  名称	描述
  vnfInstanceId	VNF 实例的标识符。

  响应:

  数据类型	基数	响应代码	描述
  VnfInstance	1	成功: 200 错误：401 403 404	成功查询了单个 VNF 实例的信息。

• 名称：列出 VNF 实例

  描述：请求列出所有现有的 VNF 实例

  方法类型: GET

  资源的 URL：/vnflcm/v1/vnf_instances

  响应:

  数据类型	基数	响应代码	描述
  VnfInstance	0..N	成功: 200 错误：401 403	成功查询了零个或多个 VNF 实例的信息。

  属性名称	数据类型	基数	Victoria 中的支持
  id	标识符	1	Ussuri 中已支持
  vnfInstanceName	字符串	0..1	Ussuri 中已支持
  vnfInstanceDescription	字符串	0..1	Ussuri 中已支持
  vnfdId	标识符	1	Ussuri 中已支持
  vnfProvider	字符串	1	Ussuri 中已支持
  vnfProductName	字符串	1	Ussuri 中已支持
  vnfSoftwareVersion	版本	1	Ussuri 中已支持
  vnfdVersion	版本	1	Ussuri 中已支持
  vnfPkgId	标识符	1	是
  vnfConfigurableProperties	KeyValuePairs	0..1	否
  vimConnectionInfo	VimConnectionInfo	0..N -> 0..1	是
  instantiationState	Enum	1	Ussuri 中已支持
  instantiatedVnfInfo	结构	0..1	Ussuri 中已支持
  >flavourId	IdentifierInVnfd	1	Ussuri 中已支持
  >vnfState	VnfOperationalStateType	1	Ussuri 中已支持
  >scaleStatus	ScaleInfo	0..N	是
  >extCpInfo	VnfExtCpInfo	1..N	Ussuri 中已支持
  >extVirtualLinkInfo	ExtVirtualLinkInfo	0..N	Ussuri 中已支持
  >extManagedVirtualLinkInfo	ExtManagedVirtualLinkInfo	0..N	Ussuri 中已支持
  >monitoringParameters	MonitoringParameter	0..N	否
  >localizationLanguage	字符串	0..1	否
  >vnfcResourceInfo	VnfcResourceInfo	0..N	Ussuri 中已支持
  >vnfVirtualLinkResourceInfo	VnfVirtualLinkResourceInfo	0..N	Ussuri 中已支持
  >virtualStorageResourceInfo	VirtualStorageResourceInfo	0..N	Ussuri 中已支持
  >vnfcInfo	VnfcInfo	0..N	是
  metadata	KeyValuePairs	0..1	否
  extensions	KeyValuePairs	0..1	否
  _links	结构	1	Ussuri 中已支持
  >self	链接	1	Ussuri 中已支持
  >indicators	链接	0..1	否
  >instantiate	链接	0..1	Ussuri 中已支持
  >terminate	链接	0..1	Ussuri 中已支持
  >scale	链接	0..1	是
  >scaleToLevel	链接	0..1	否
  >changeFlavour	链接	0..1	否
  >heal	链接	0..1	Ussuri 中已支持
  >operate	链接	0..1	否
  >changeExtConn	链接	0..1	否

• 名称：实例化 VNF 任务

  描述: 此任务资源表示“实例化 VNF”操作。客户端可以使用此资源来实例化 VNF 实例。

  方法类型: POST

  资源的 URL：/vnflcm/v1/vnf_instances/{vnfInstanceId}/instantiate

  此资源的资源 URI 变量:

  名称	定义
  vnfInstanceId	要实例化的 VNF 实例的标识符。

  请求:

  数据类型	基数	描述
  InstantiateVnfRequest	1	传递给 instantiate 任务的参数。

  属性名称	数据类型	基数	Victoria 中的支持	描述
  flavourId	IdentifierInVnfd	1	Ussuri 中已支持	要实例化的 VNF 部署 flavor 的标识符。
  instantiationLevelId	IdentifierInVnfd	0..1	Ussuri 中已支持	要实例化的部署 flavor 的实例化级别标识符。如果未提供，则实例化 VNFD 中声明的默认实例化级别。
  extVirtualLinks	ExtVirtualLinkData	0..N	Ussuri 中已支持	有关连接到 VNF 的外部 VL 的信息。
  vimConnectionInfo	VimConnectionInfo	0..N -> 0..1	Ussuri 中已支持	用于管理 VNF 实例资源的 VIM 连接信息。在 U 版本中，仅接受 0..1 VIMConnectionInfo。
  additionalParams	KeyValuePairs	0..1	Ussuri 中已支持	实例化过程的附加参数，特定于正在实例化的 VNF。
  extManagedVirtualLinks	ExtManagedVirtualLinkData	0..N	Ussuri 中已支持
  localizationLanguage	字符串	0..1	否
  extensions	KeyValuePairs	0..1	否

  响应:

  数据类型	基数	响应代码	描述
  n/a		成功：202 错误：400、401、403、404、409	请求已被接受处理，但处理尚未完成。

• 名称: 终止 VNF 任务

  描述: 此任务资源表示“终止 VNF”操作。客户端可以使用此资源来终止 VNF 实例。

  方法类型: POST

  资源的 URL：/vnflcm/v1/vnf_instances/{vnfInstanceId}/terminate

  此资源的资源 URI 变量:

  名称	描述
  vnfInstanceId	要终止的 VNF 实例的标识符。

  请求:

  数据类型	基数	描述
  TerminateVnfRequest	1	传递给 Terminate VNF 任务的参数。

  属性名称	数据类型	可能的值	基数	支持	描述
  terminationType	Enum (内联)	FORCEFUL GRACEFUL	1	Ussuri 中已支持	指示请求强制终止还是优雅终止。 - FORCEFUL：VNFM 将立即关闭 VNF 并释放资源。 - GRACEFUL：VNFM 将首先安排将 VNF 退出服务。完成退出服务操作后，它将等待 gracefulTerminationTimeout 中指定的时间，然后 VNFM 将关闭 VNF 并释放资源。
  additionalParams	KeyValuePairs		0..1	是	终止过程的附加参数，特定于正在终止的 VNF。
  gracefulTerminationTimeout	Integer		0..1	Ussuri 中已支持	此属性仅在优雅终止的情况下适用。它定义了在关闭 VNF 并释放资源之前等待 VNF 退出服务的时间。单位为秒。

  响应:

  数据类型	基数	响应代码	描述
  n/a		成功：202 错误：400、401、403、404、409	请求已被接受处理，但处理尚未完成。

安全影响

无

通知影响

无

其他最终用户影响

无

性能影响

无

其他部署者影响

先前创建的 VNF 将不允许使用新引入的 API 进行管理。

开发人员影响

无

实现

负责人

主要负责人

Keiko Kuriu <keiko.kuriu.wa@hco.ntt.co.jp>

工作项

• 将新的 REST API 属性添加到 Tacker-server。

• 添加新的单元和功能测试。

• 更改 API Tacker 文档。

依赖项

“修改 VNF”在“Proposed change”中引用的是 spec [5] 中提出的基于 ETSI SOL 的 API。

测试

将为 VNF 实例的 VNF 生命周期管理添加单元和功能测试用例。

文档影响

将添加完整的用户指南，以说明如何使用示例调用 VNF 实例的 VNF 生命周期管理。

参考资料

[1] (1,2)

https://www.etsi.org/deliver/etsi_gs/NFV-SOL/001_099/002/02.06.01_60/gs_nfv-sol002v020601p.pdf (第 5 章：VNF 生命周期管理接口)

[2] (1,2)

https://www.etsi.org/deliver/etsi_gs/NFV-SOL/001_099/003/02.06.01_60/gs_nfv-sol003v020601p.pdf (第 5 章：VNF 生命周期管理接口)

[3]

https://www.etsi.org/deliver/etsi_gs/NFV-SOL/001_099/003/02.04.01_60/gs_nfv-sol003v020401p.pdf (第 5 章：VNF 生命周期管理接口)

[4]

https://www.etsi.org/deliver/etsi_gs/NFV-SOL/001_099/013/02.06.01_60/gs_nfv-sol013v020601p.pdf (第 5 章：结果集控制)

[5]

https://review.opendev.org/#/c/731697/
