支持 Kubernetes VIM 的 Helm 图表

https://blueprints.launchpad.net/tacker/+spec/helmchart-k8s-vim

问题描述

Tacker Wallaby 版本支持在 CNF 的 VNF 生命周期管理中将 Kubernetes 资源文件作为托管容器基础设施对象包 (MCIOP)。 另一方面，由于云原生应用程序开发的趋势，Helm 图表也应作为 MCIOP 支持。

本规范为 Kubernetes VIM 提出新的接口，用于支持 Helm 图表。 它使用户能够在他们的 VNF 包中包含 Helm 图表文件，并实例化、扩展/缩减以及修复 CNF。

提议的变更

当用户使用 ETSI NFV-SOL003 VNF 生命周期管理将 Kubernetes 集群作为 VNF 实例管理时，还必须更新 MgmtDriver 以支持 Helm 图表。 否则，用户需要在他们的 Kubernetes 集群中安装和配置 Helm 图表环境。

本规范描述了 Tacker 仓库中 MgmtDriver 示例 [1] 的更改方式，以及 CNF 操作（例如实例化、扩展和修复）需要进行的更改。

Kubernetes 集群 VNF 的 MgmtDriver 需要进行以下更改

1. 实例化 Kubernetes 集群 VNF

   • 在 instantiate_end 方法中添加新的逻辑来安装 Helm 相关软件包。

   • 将 Master 节点 SSH 连接信息存储到 VIM 表和 VnfInstance.vimConnectionInfo 中，在 instantiate_end 方法中。

   注意

   由于管理多个连接信息带来的挑战，在规范“支持使用 MgmtDriver 进行 HA Kubernetes Master 部署” [2] 中描述的 HA Master 节点可能不受支持。

2. 修复 Kubernetes 集群 VNF 中的 Master 节点

   • 在 heal_end 方法中添加新的逻辑来安装 Helm 相关软件包。

3. 修复整个 Kubernetes 集群 VNF

   • 将新的 Master 节点 SSH 连接信息存储到 VIM 表和 VnfInstance.vimConnectionInfo 中，在 heal_end 方法中。

CNF 操作需要进行以下更改

1. CNF 常见操作

   • 在 Kubernetes InfraDriver 中，根据 InstantiateVnfRequest.vimConnectionInfo 检测 Helm 图表模式。

   • 实现 Helm 图表客户端。

2. CNF 实例化

   • 将 Helm 图表注册到 Helm 仓库。

   • 从 Kubernetes InfraDriver 调用 Helm 图表客户端。

   • 将部署的 Kubernetes 资源信息存储到 Helm 图表中，并保存到数据库中。

3. CNF 终止

   • 从 Helm 仓库注销 Helm 图表。

   • 从 Kubernetes InfraDriver 调用 Helm 图表客户端。

4. CNF 扩展

   • 从 Kubernetes InfraDriver 调用 Helm 图表客户端。

   注意

   扩展操作可能需要使用 Kubernetes PythonClient，而不是 Helm 图表客户端。副本数可能未在 Helm 图表的 values.yaml 中公开。在这种情况下，Tacker 需要将与 Kubernetes Python Client 实例化操作相同的数据存储到数据库中。

5. CNF 修复

   • 从 Kubernetes InfraDriver 调用 Helm 图表客户端

   注意

   修复操作可能需要使用 Kubernetes PythonClient，而不是 Helm 图表客户端。Helm cli 不支持修复操作。在这种情况下，Tacker 需要将与 Kubernetes Python Client 实例化操作相同的数据存储到数据库中。

实例化 Kubernetes 集群 VNF

                                     +--------------+ +---------+
                                     | Helm         | |         |
                                     | Install      | |  VNFD   |
                                     | Script       | |         |
                                     +-------+------+ +-+-------+
                                             |          |
                                             +-----v    v     +---------------+
                                                +----------+  | Instantiation |
                                                |          |  | Request       |
                                                |   CSAR   |  | Additional    |
                                                |          |  | Params        |
                                                +----+-----+  +-+-------------+
                                                     |          |
                                                     |          |
                                               +-----+----------+--------------+
                                               |     v          v         VNFM |
                                               |  +-------------------+        |
                                               |  |   Tackerserver    |        |
                                               |  +-------+-----------+        |
                                               |          |                    |
                                               |          v                    |
           2. Kubernetes Cluster               |  +----------------------+     |
              & Helm Installation              |  |    +-------------+   |     |
        +-------------+------------------------+--+----| MgmtDriver  |   |     |
        |             |                        |  |    +-------------+   |     |
+-------|-------------|------------+           |  |                      |     |
|       |             |            |           |  |                      |     |
|  +----|------+  +---|-------+    |           |  |                      |     |
|  |    v      |  |   v       |    |           |  |    +-------------+   |     |
|  |  +------+ |  | +------+  |    | 1. Create |  |    |OpenStack    |   |     |
|  |  |Worker| |  | |Master|  |<---------------+--+----|Infra Driver |   |     |
|  |  +------+ |  | +------+  |    |    VMs    |  |    +-------------+   |     |
|  |    VM     |  |   VM      |    |           |  |                      |     |
|  +-----------+  +-----------+    |           |  |                      |     |
+----------------------------------+           |  |      Tacker Conductor|     |
+----------------------------------+           |  +----------------------+     |
|       Hardware Resources         |           |                               |
+----------------------------------+           +-------------------------------+

该图显示了 Kubernetes 集群 VNF 的实例化操作。当 MgmtDriver 调用 instantiate_end 时，将添加以下步骤

1. MgmtDriver 使用 shell 脚本安装 Helm。

2. MgmtDriver 将 Master 节点访问信息添加到 TackerDB 作为 VIM 和 VnfInstance.vimConnectionInfo。

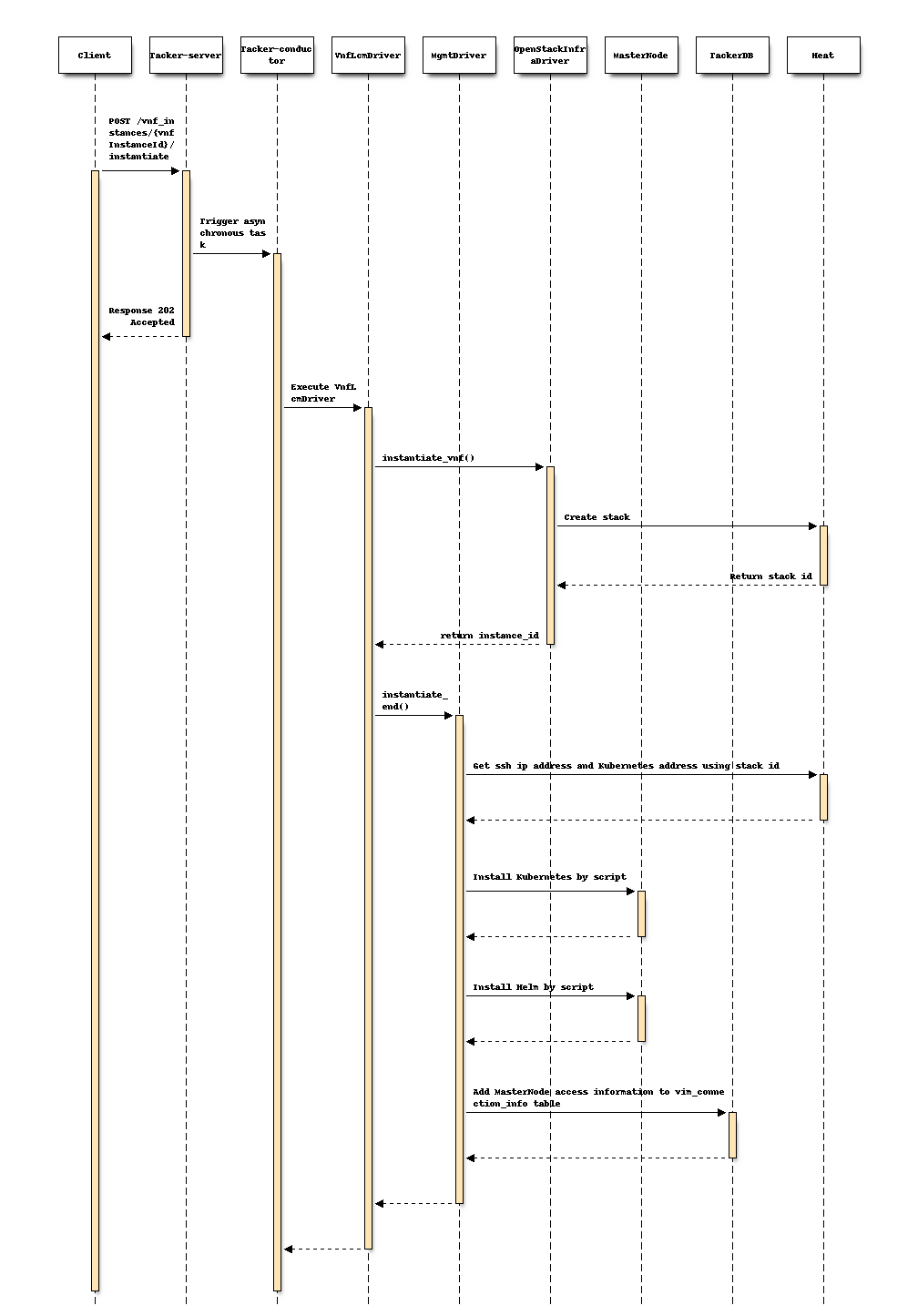

以下序列图描述了涉及的组件以及使用 MgmtDriver 操作安装 Helm 的流程

该过程由上述序列中说明的以下步骤组成。

1. 客户端发送实例化请求。

2. 这基本上与规范“支持使用 MgmtDriver 部署 Kubernetes 集群” [3] 相同。

3. 将在 instantiate_end 中添加以下流程。

   1. MgmtDriver 通过 shell 脚本在新的 Master 节点上安装 Helm。

      1. 通过 SSH 访问 Master 节点

      2. 将脚本文件从“helm_installation_script_path”复制到 Master 节点。

      3. 运行脚本。

   2. MgmtDriver 将 Master 节点访问信息添加到 VnfInstance.vimConnectionInfo。

支持 Helm 图表的示例请求参数

在 InstantiateVnfRequest 中需要以下参数来支持 Helm 图表。

属性名称	参数描述
helm_installation_script_path	安装 Helm 的脚本文件的文件路径。

以下是请求体的示例

{
  "flavourId": "ha_k8s_install",
  "extVirtualLinks": [
    {
      "id": "net0",
      "resourceId": "f0c82461-36b5-4d86-8322-b0bc19cda65f",
      "extCps": [
        {
          "cpdId": "CP1",
          "cpConfig": [
            {
              "cpProtocolData": [
                {
                  "layerProtocol": "IP_OVER_ETHERNET"
                }
              ]
            }
          ]
        }
      ]
    }
  ],
  "additionalParams": {
    "lcm-operation-user-data": "./UserData/lcm_user_data.py",
    "lcm-operation-user-data-class": "SampleUserData",
    "k8s_cluster_installation_param": {
      "script_path": "Scripts/install_k8s_ha.sh",
      "vim_name": "kubernetes_vim_all_param",
      "master_node": {
        "aspect_id": "master_instance",
        "ssh_cp_name": "CP1",
        "username": "ubuntu",
        "password": "ubuntu",
        "pod_cidr": "192.168.3.0/16",
        "cluster_cidr": "10.199.187.0/24",
        "cluster_cp_name": "vrrp_CP"
      },
      "worker_node": {
        "aspect_id": "worker_instance",
        "ssh_cp_name": "CP2",
        "username": "ubuntu",
        "password": "ubuntu"
      },
      "proxy": {
        "http_proxy": "http://user1:password1@host1:port1",
        "https_proxy": "https://user2:password2@host2:port2",
        "no_proxy": "192.168.10.0/24,10.0.0.1"
      },
      "helm_installation_script_path": "Scripts/install_helm.sh"
    }
  },
  "vimConnectionInfo": [
    {
      "id": "8a3adb69-0784-43c7-833e-aab0b6ab4470",
      "vimId": "8d8373fe-6977-49ff-83ac-7756572ed186",
      "vimType": "openstack"
    }
  ]
}

支持 Helm 图表的示例数据库表

以下参数存储在 ETSI NFV-SOL003 v2.6.1 [4] 中定义的 VnfInstance.vimConnectionInfo 的 extra 字段中，作为对 Master 节点的访问信息。该 extra 字段定义为 ETSI NFV-SOL003 v2.6.1 中的键/值对。

属性名称	参数描述
helm_info	在 Master 节点中安装 Helm 的访问信息。
> masternode_ip	Master 节点的 IP 地址。
> masternode_username	Master 节点的 SSH 登录用户名。
> masternode_password	Master 节点的 SSH 登录密码。

存储在数据库中的表的示例

{
  "vim_type": "kubernetes",
  "access_info": {
    "auth_url":"http://123.124.64.6:8443",
    "username": "some-username",
    "password": "some-password",
    "bearer_token": "value of bearer token",
    "ssl_ca_cert_hash": "hash value of ssl ca certification",
    "certificate_key": "value of certificate key"
  },
  "interface_info": {
  },
  "extra": {
    "helm_info": {
        "masternode_ip": "192.168.100.100",
        "masternode_username": "user1",
        "masternode_password": "password",
    }
  }
}

支持 Helm 图表的 Kubernetes 集群 VNF 修复

所需的更改仅限于 MgmtDriver 的 heal_end 方法。Tacker 使用 SOL002 支持 VNFC 修复操作，并使用 SOL003 支持 VNF 修复操作。在两种情况下，都添加了与实例化操作类似的流程。

使用 SOL002 修复 Master 节点

将在 heal_end 中添加以下流程。

1. MgmtDriver 通过 shell 脚本在新的 Master 节点上安装 Helm。

   1. 通过 SSH 访问 Master 节点

   2. 将脚本文件从“helm_installation_script_path”复制到 Master 节点。

   3. 运行脚本。

2. MgmtDriver 删除已修复 Master 节点的访问信息，并将其添加到 VnfInstance.vimConnectionInfo。

修复整个 Kubernetes 集群 VNF

此案例遵循终止和实例化操作中的相同逻辑。值得注意的是，VIM 和 VnfInstance.vimConnectionInfo 表应使用新的 Kubernetes 集群信息进行更新。

使用 Helm 图表实例化 CNF

下图显示了使用 Helm 图表进行实例化的操作

                                                                          +------+ +------------+
                                                                          | VNFD | | Helm chart |
                                                                          |      | |            |
                                                                          +-+----+ ++-----------+
                                                                            |       |
                                                                          +-v-------v-+ +-----------------+
                                                                          |           | | Instantiation   |
                                                                          | CSAR      | | Request with    |
                                                                          |           | | additionalParam |
                                                                          +-----+-----+ +-----------+-----+
                                                                                |                   |
   +-----------------------+                                                    |  1. Request with  |
   | CNF with Helm chart   |                                                    |     Helm chart    |
   |                       |                                              +-------------------------------+
   |  +------+   +------+  |                                              |     |                   |     |
   |  | Pod  |   | Pod  |  |                                              |  +--v-------------------v--+  |
   |  |      |   |      |  <--------------------+                         |  |                         |  |
   |  +------+   +------+  |                    |                         |  |      TackerServer       |  |
   |                       |                    |                         |  |                         |  |
   +-----------------------+                    |                         |  +------+------------------+  |
                                                |                         |         |                     |
+--------------------------------------------------------+                |  +-------------------------+  |
| Kubernetes cluster VNF                        |        |                |  |      |  TackerConductor |  |
|                                               |        |                |  |      |                  |  |
|  +-----------------------+  +-----------------------+  |                |  |  +---v---------------+  |  |
|  |        Worker         |  |        Master   |     |  |                |  |  | VnflcmDriver      |  |  |
|  |                       |  |                 |     |  |                |  |  |                   |  |  |
|  |                       |  |  +--------------+--+  |  |                |  |  +---+---------------+  |  |
|  |                       |  |  | kubectl         |  |  |                |  |      |                  |  |
|  |                       |  |  +--------------^--+  |  |                |  |  +---v---------------+  |  |
|  |                       |  |                 |     |  |                |  |  | Kubernetes        |  |  |
|  |                       |  |  +--------------+--+  |  |                |  |  | InfraDriver       |  |  |
|  |                       |  |  | Helm            |  |  | 3. Helm cli    |  |  |                   |  |  |
|  |                       |  |  +-----------------+  |  |    via SSH     |  |  |  +-------------+  |  |  |
|  |                       |  |  | Helm cli        <-------+-----------------------+ Helm client |  |  |  |
|  |                       |  |  +-----------------+  |  | |              |  |  |  +-------------+  |  |  |
|  |                       |  |  | Helm Repository <-------+              |  |  |                   |  |  |
|  |                       |  |  +-----------------+  |  | 2. Register    |  |  +-------------------+  |  |
|  |                       |  |                       |  |    repository  |  |                         |  |
|  +-----------------------+  +-----------------------+  |    with Helm   |  +-------------------------+  |
|                                                        |    cli via SSH |                               |
+--------------------------------------------------------+                +-------------------------------+

1. KubernetesInfraDriver 使用 Helm cli 将 Helm 图表注册到 Helm 仓库。

2. KubernetesInfraDriver 使用 Helm cli 创建 Kubernetes 资源。

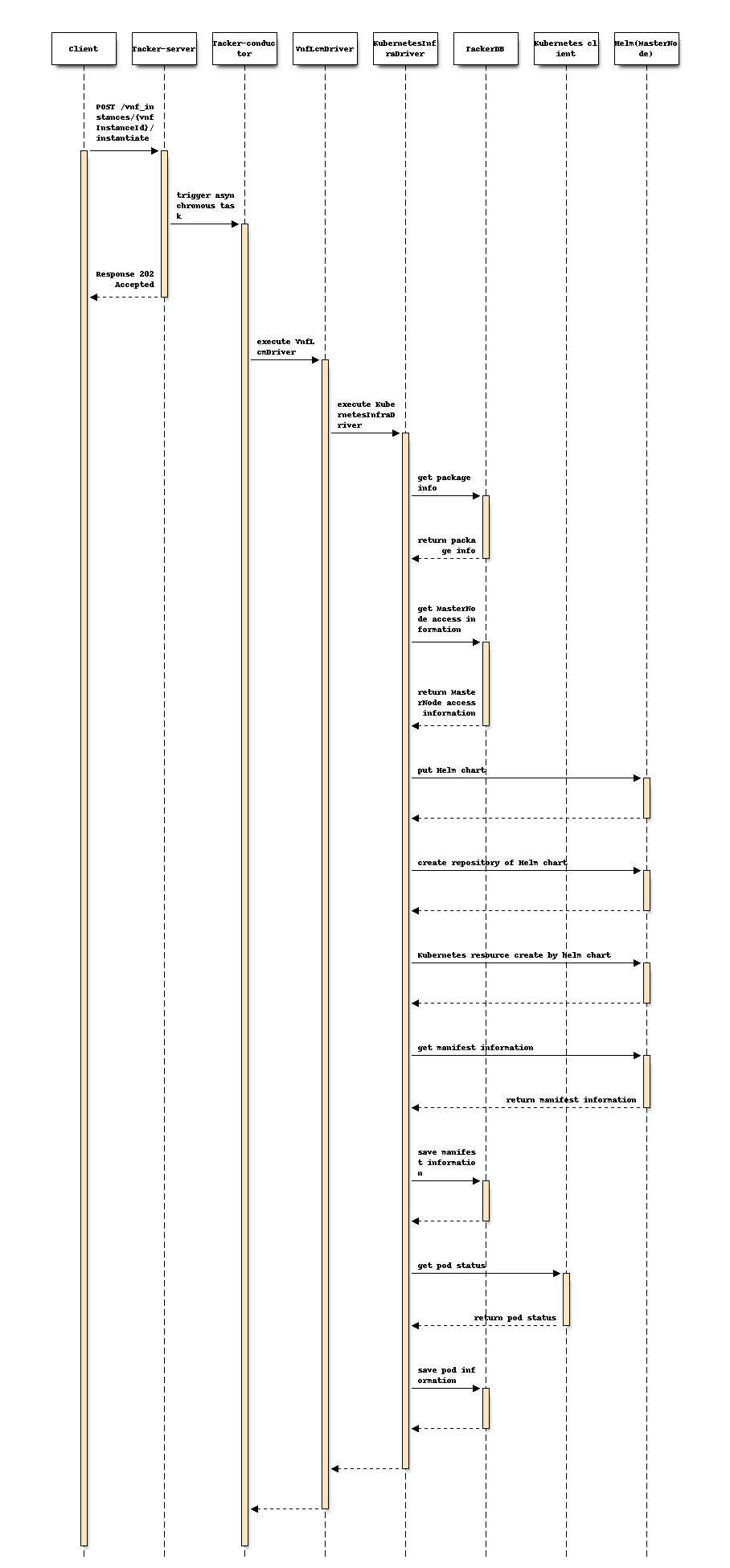

以下序列图描述了使用 Helm 图表进行 CNF 实例化的组件和流程

1. 客户端发送实例化请求。

2. 直到调用 Kubernetes InfraDriver 为止，与现有实现没有变化。

3. Kubernetes InfraDriver 执行以下步骤。

   1. 确定 InstantiateVnfRequest 中的“use_helm”参数。

   2. 从 Tacker 数据库的 VnfInstance.vimConnectionInfo.extra 中获取 Master 节点访问信息。

   3. (可选：“exthelmchart” == “false”) 从 VNF 包中获取 Helm 图表并将其转发到 Master 节点。

      scp /<helmchartfile_path> <masternode username>@<masternode_ip>:/var/tacker/helm/<vnf_instance_id>


      注意

      • <helmchartfile_path>：请求中 Helm 图表文件的路径。

      • <masternode_username>：存储在 VnfInstance.vimConnectionInfo 中的 Master 节点的用户名，用于 SSH 登录。

      • <masternode_ip>：存储在 VnfInstance.vimConnectionInfo 中的 Master 节点的 IP 地址。

      • <vnf_instance_id>：TackerAPI 请求中提供的 VNF 实例 ID。

      在 Master 节点上提取转发的软件包文件。

      tar -xzf /var/tacker/helm/<vnf_instance_id>/<chartfilepackage>


      注意

      • <chartfilepackage>：从 <helmchartfile_path> 获得的转发的 .tgz 软件包文件名。

   4. (可选：“exthelmchart” == “true”) 从仓库中获取目标 Helm 图表。

      helm repo add <helmrepositoryname> <repositoryURL>


      注意

      • <helmrepositoryname>：指定为仓库名称的目录名称。此参数由 additionalParams 中的“helmrepositoryname”字段提供。

      • <repositoryURL>：此参数指定请求参数的“exthelmrepo_url”或本地仓库的 URL，否则。

   5. 通过 Helm cli 实例化 CNF。

      如果“exthelmchart”为“true”，

      helm install <helmreleasename> <helmrepositoryname>/<helmchartname> --namespace <namespace> <helmparameter>


      如果“exthelmchart”为“false”，

      helm install <helmreleasename> /var/tacker/helm/<vnf_instance_id>/<extracted_package>


      注意

      • <namespace>：此参数从请求参数的“namespace”获得。如果未在请求参数的“namespace”中设置，则此参数未设置。

      • <helmchartname>：此参数从请求参数的“helmchartname”获得。

      • <helmreleasename>：此参数从请求参数的“helmreleasename”获得并设置。

      • <helmparameter>：此参数从请求参数的“helmparameter”获得并设置。这些参数必须使用 helm install cli 命令的 --set 标志添加。

      • <extracted_package>：此参数将是从 <chartfilepackage> 提取的目录名称。

   6. 获取 Kubernetes 资源文件。

      helm get manifest <helmreleasename>


      注意

      • <helmreleasename>：此参数从请求参数的“helmreleasename”获得并设置。

   7. 将 Kubernetes 资源保存到 TackerDB 中。

      注意

      数据表应以与 Python 客户端相同的方式生成。

   8. 获取并更新已部署资源的的状态。

使用 Helm 图表请求 CNF 实例化数据

以下参数将需要实例化使用 Helm 图表的 CNF。这些参数在 ETSI NFV-SOL003 v2.6.1 [4] 中定义的 additionalParams 中指定，作为键值对。

属性名称	数据类型	参数描述
namespace	字符串	部署 Kubernetes 资源的命名空间。如果不存在，则使用 Helm 图表中的值为默认值。
use_helm	布尔值	如果为“true”，Kubernetes InfraDriver 使用 Helm 客户端，否则，使用 Kubernetes Python 客户端。true：使用 Helm，false：不使用 Helm
using_helm_install_param	数组	与 Helm 图表相关的步骤的参数。如果“use_helm”为“true”，则必须存在。
> exthelmchart	布尔值	如果为 true，Helm 图表不在 VNF 包中。true：外部 Helm 图表，false：在 VNF 包中
> helmchartfile_path	字符串	VNF 包中 Helm 图表文件的路径。如果“exthelmchart”为“false”，则必须存在。
> helmreleasename	字符串	Helm 图表的实例名称。
> helmparameter	数组	Helm 安装期间指定的键值对参数。
> helmrepostitoryname	字符串	Helm 仓库名称。如果“exthelmchart”为“true”，则必须存在。
> helmchartname	字符串	Helm 图表名称。如果“exthelmchart”为“true”，则必须存在。
> exthelmrepo_url	字符串	外部 Helm 仓库的 URL。如果“exthelmchart”为“true”，则必须存在。

以下示例显示了 exthelmchart 为“true”的情况下的请求体

{
  "additionalParams": {
    "namespace": "namespaceA",
    "use_helm": "true",
    "using_helm_install_param": [
      {
        "exthelmchart": "true",
        "helmreleasename": "myrelease",
        "helmparameter": [
          "key1=value1",
          "key2=value2"
          ],
        "helmrepositoryname": "mychart",
        "helmchartname": "example",
        "exthelmrepo_url": "http://helmrepo.example.com/sample-charts"
      }
    ]
  }
}

以下示例显示了 exthelmchart 为“false”的情况下的请求体

{
  "additionalParams": {
    "namespace": "namespaceA",
    "use_helm": "true",
    "using_helm_install_param": [
      {
        "exthelmchart": "false",
        "helmchartfile_path": "Files/kubernetes/example-0.1.0.tgz",
        "helmreleasename": "myrelease",
        "helmparameter": [
          "key1=value1",
          "key2=value2"
        ]
      }
    ]
  }
}

使用 Helm 图表终止 CNF

在 CNF 的终止操作中，Kubernetes InfraDriver 执行以下步骤以从仓库注销 Helm 图表并删除 Kubernetes 资源。在其他部分，不需要进行更改。

1. 从 VnfInstance.vimConnectionInfo 获取 Helm 图表相关信息。

2. 通过 Helm cli 删除 Kubernetes 资源。

   helm uninstall <helmreleasename>


   注意

   • <helmreleasename>：此参数从 TackerDB 的“Additional Params”表中获得。

   讨论： 最好使用其他表，因为根据 ETSI NFV-SOL003，additionalParams 不应在 Tacker DB 中，VnfInstance.instantiatedVnfInfo 应该使用。

3. (可选：“exthelmchart” == “true”) 删除 Helm 仓库。

   helm repo remove <helmrepositoryname>


   注意

   讨论： 最好使用其他表，因为根据 ETSI NFV-SOL003，additionalParams 不应在 Tacker DB 中，VnfInstance.instantiatedVnfInfo 应该使用。

4. KubernetesInfraDriver 删除 Helm 图表。如果 TackerDB 的“Additional params”表中的“exthelmchart”为“false”，则执行此处理。

   rm -f /var/tacker/helm/<vnf_instance_id>


数据模型影响

此规范中描述的 Helm chart 支持在 vims 表中添加一个类型为 json 的 extra 列。

REST API 影响

无

安全影响

无

通知影响

无

其他最终用户影响

无

性能影响

无

其他部署者影响

无

开发人员影响

无

实现

负责人

主要负责人

伊藤良人 <yoshito.itou.dr@hco.ntt.co.jp>

其他贡献者

Tatsuhiro Furuya <tatu.furuya@fujitsu.com>

Yoshiyuki Katada <katada.yoshiyuk@fujitsu.com>

Ayumu Ueha <ueha.ayumu@fujitsu.com>

陆梁 <lu.liang@fujitsu.com>

工作项

• 实现 MgmtDriver 以提供支持

  • 提供一个示例脚本，用于在实例化 Kubernetes 集群 VNF 和修复 Master 节点 VNF 时执行以安装 Helm 相关软件包。

  • 在实例化 Kubernetes 集群 VNF 和修复整个 Kubernetes 集群 VNF 时存储 Master 节点的 SSH 连接信息。

• 实现 Kubernetes InfraDriver 以提供支持

  • 在 CNF 实例化时将 Helm chart 注册到 Helm 仓库。

  • 在 CNF 终止时从 Helm 仓库注销 Helm chart。

  • 在 CNF 实例化、扩展、修复和终止时调用 Helm chart 客户端。

  • 在 CNF 实例化时将部署的 Kubernetes 资源信息存储到数据库中的 Helm chart 中。

• 添加新的单元和功能测试。

依赖项

• Kubernetes集群的实例化操作

  依赖于规范“支持使用 MgmtDriver 部署 Kubernetes 集群” [3]。

• Kubernetes集群的伸缩操作

  依赖于规范“支持使用 MgmtDriver 扩展 Kubernetes Worker 节点” [5]。

• Kubernetes集群的修复操作

  依赖于规范“支持使用 MgmtDriver 修复 Kubernetes Master/Worker 节点” [6]。

• Kubernetes集群的实例化操作

测试

将添加单元和功能测试，以涵盖规范所需的用例。

文档影响

将添加完整的用户指南，以解释使用 Helm chart 进行 CNF 实例化。

参考资料

[1]

https://opendev.org/openstack/tacker/src/branch/master/samples/mgmt_driver/kubernetes_mgmt.py

[2]

https://specs.openstack.org/openstack/tacker-specs/specs/wallaby/mgmt-driver-for-ha-k8s.html

[3] (1,2)

https://specs.openstack.org/openstack/tacker-specs/specs/wallaby/mgmt-driver-for-k8s-cluster.html

[4] (1,2)

https://www.etsi.org/deliver/etsi_gs/NFV-SOL/001_099/003/02.06.01_60/gs_NFV-SOL003v020601p.pdf

[5]

https://specs.openstack.org/openstack/tacker-specs/specs/wallaby/mgmt-driver-for-k8s-scale.html

[6]

https://specs.openstack.org/openstack/tacker-specs/specs/wallaby/mgmt-driver-for-k8s-heal.html
