增强 NFV SOL_v3 LCM 操作¶
https://blueprints.launchpad.net/tacker/+spec/support-nfv-solv3-scale-vnf
https://blueprints.launchpad.net/tacker/+spec/support-nfv-solv3-heal-vnf
https://blueprints.launchpad.net/tacker/+spec/support-nfv-solv3-modify-vnf
https://blueprints.launchpad.net/tacker/+spec/support-nfv-solv3-change-external-connectivity
本规范支持符合 ETSI NFV SOL v3 的新型 VNF 生命周期管理 API。它添加了与操作实例化 VNF 实例（缩放、修复、修改和更改外部 VNF 连接）相关的 API 新版本。
问题描述¶
ETSI 规范在 NFV 架构框架内 [1] 描述了基于行业需求、SDN/NFV 供应商和电信运营商反馈的 NFV 开发和使用的主要方面。这些规范包括 REST API 和数据模型架构，这些架构被 NFV 用户和开发人员用于相关产品。
支持关键的 ETSI NFV 规范将显著减少 Tacker 集成到电信生产网络的工作量，并简化未来标准的进一步开发和支持。为了将 Tacker 集成到各种产品中，它应符合多个版本的 ETSI NFV SOL 规范。Tacker 已经支持 ETSI NFV SOL002 v2.6.1 [2] 和 SOL003 v2.6.1 [3] 中定义的 VNF 生命周期管理操作。此外，Xena 版本支持 ETSI NFV SOL002 v3.3.1 [4] 和 SOL003 v3.3.1 [5] 中定义的部分 VNF 生命周期管理操作。支持的 API 的详细信息在 Tacker Xena 规范中描述 [6] [7]。Tacker 应该支持 ETSI NFV SOL002/003 v3.3.1 中定义的更多 VNF 生命周期管理操作。
提议的变更¶
由于 ETSI NFV SOL v3 中指定的 VNF 生命周期管理接口版本为“2.0.0”，因此 URI 中包含的 API 主要版本应设置为“v2”。支持 v2 API 涉及更改某些属性的数据类型以及添加或删除属性。为了避免对现有实现产生影响，与“v1”对应的 API 应该实现为独立于“v1”的过程。
此接口支持与获取生命周期管理操作信息相关的以下 API。
缩放 VNF (POST /vnf_instances/{vnfInstanceId}/scale)
修复 VNF (POST /vnf_instances/{vnfInstanceId}/heal)
修改 VNF 信息 (PATCH /vnf_instances/{vnfInstanceId})
更改外部 VNF 连接 (POST /vnf_instances/{vnfInstanceId}/change_ext_conn)
1) 缩放 VNF 的流程¶
该过程包括以下步骤，如图所示
先决条件：VNF 实例处于实例化状态。
客户端向 VNFM 发送缩放 VNF 实例的 POST 请求。
VNFM 向端点（例如客户端）发送带有“STARTING”状态的 VNF 生命周期管理操作发生通知，以指示生命周期管理操作的开始。
VNFM 和 NFVO 交换授权信息。
VNFM 向端点（例如客户端）发送带有“PROCESSING”状态的 VNF 生命周期管理操作发生通知，以指示生命周期管理操作的处理。
MgmtDriver 根据 MgmtDriver 脚本执行预操作。
要缩放的 VM 数量是通过将缩放 VNF 请求中包含的“number_of_steps”与 VNFD 中包含的“number_of_instances”相乘来计算的。
仅针对缩减，OpenstackDriver 会为删除的 VM 发送 Heat 标记堆栈不健康请求。
OpenstackDriver 发送带有递增或递减目标 VM 的 AutoScalingGroup 的“desired_capacity”的 Heat stack-update 请求。
MgmtDriver 根据 MgmtDriver 脚本执行后操作。
VNFM 向端点（例如客户端）发送带有“COMPLETED”状态或“FAILED_TEMP”状态的 VNF 生命周期管理操作发生通知，以指示生命周期管理操作的结果。
后置条件：VNF 实例仍处于实例化状态，并且 VNF 已被缩放。
注意
Scale API 版本 1 支持 *is_reverse* 选项。使用此选项的缩减操作从最后一个注册的 VM 删除 VNF。Scale API 版本 2 不支持此选项，因为它默认按此顺序删除 VM。
注意
Tacker 不支持 ETSI NFV SOL001 [8] 中定义的 *非均匀增量*。因此，可以设置与“number_of_instances”对应的 *均匀增量*，并且无论 scale_level 如何，“number_of_instances”都是相同的。
2) 修复 VNF 的流程¶
客户端可以使用 API 请求中的两个参数指定要修复的目标资源。
*vnfcInstanceId* 是一个列表，指示请求修复操作的 VNFC 实例。
*all* 指示网络资源和存储资源是否包含在修复目标中。这在 *additionalParams* 的属性中设置。
通过这些参数的组合，Tacker 支持以下修复模式。
- 模式 A. 请求中包含 *vnfcInstanceId*。
- 模式 A-1. 请求中包含 *all = False* 或未包含 *all*。
仅修复指定的 VNFC 实例。
- 模式 A-2. 请求中包含 *all = True*。
修复指定的 VNFC 实例和存储资源。
- 模式 B. 请求中不包含 *vnfcInstanceId*。
- 模式 B-1. 请求中包含 *all = False* 或未包含 *all*。
修复 VNF 实例中包含的所有 VNFC 实例。
- 模式 B-2. 请求中包含 *all = True*。
修复 VNF 实例中包含的所有资源。它包括 VNFC 实例、网络资源和存储资源，但不包括外部虚拟网络。
模式 B-2 的修复操作可以通过组合终止 vnf 和实例化 vnf 来实现。
以下显示了模式 A-1、A-2 和 B-1 的序列。

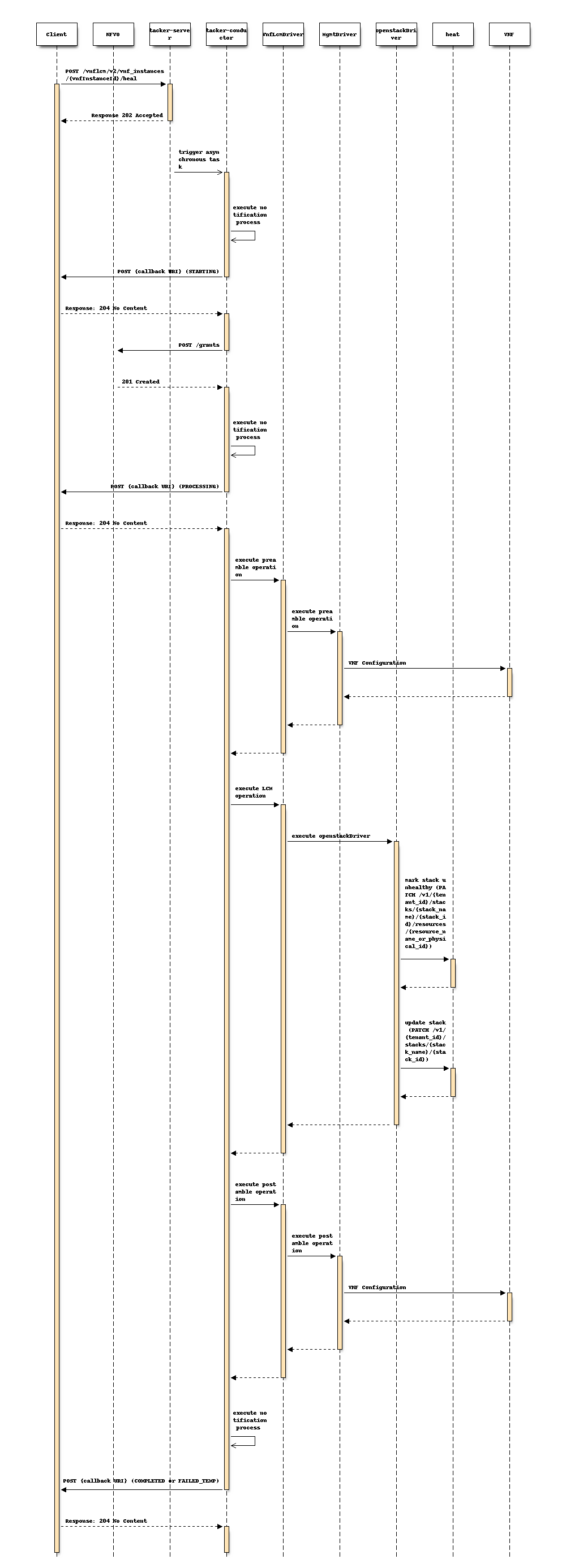

该过程包括以下步骤，如图所示
先决条件：VNF 实例处于实例化状态。
客户端发送修复 VNF 实例的 POST 请求。
VNFM 向端点（例如客户端）发送带有“STARTING”状态的 VNF 生命周期管理操作发生通知，以指示生命周期管理操作的开始。
VNFM 和 NFVO 交换授权信息。
VNFM 向端点（例如客户端）发送带有“PROCESSING”状态的 VNF 生命周期管理操作发生通知，以指示生命周期管理操作的处理。
MgmtDriver 根据 MgmtDriver 脚本执行预操作。
OpenstackDriver 根据修复请求参数向目标 VM 发送 Heat 标记堆栈不健康请求。
OpenstackDriver 发送 Heat stack-update 请求以执行修复。当缩放多个 VM 时，stack-update 会针对每个 VM 重复执行。
MgmtDriver 根据 MgmtDriver 脚本执行后操作。
VNFM 向端点（例如客户端）发送带有“COMPLETED”状态或“FAILED_TEMP”状态的 VNF 生命周期管理操作发生通知，以指示生命周期管理操作的结果。
后置条件：VNF 实例处于“INSTANTIATED”状态，并且已修复。

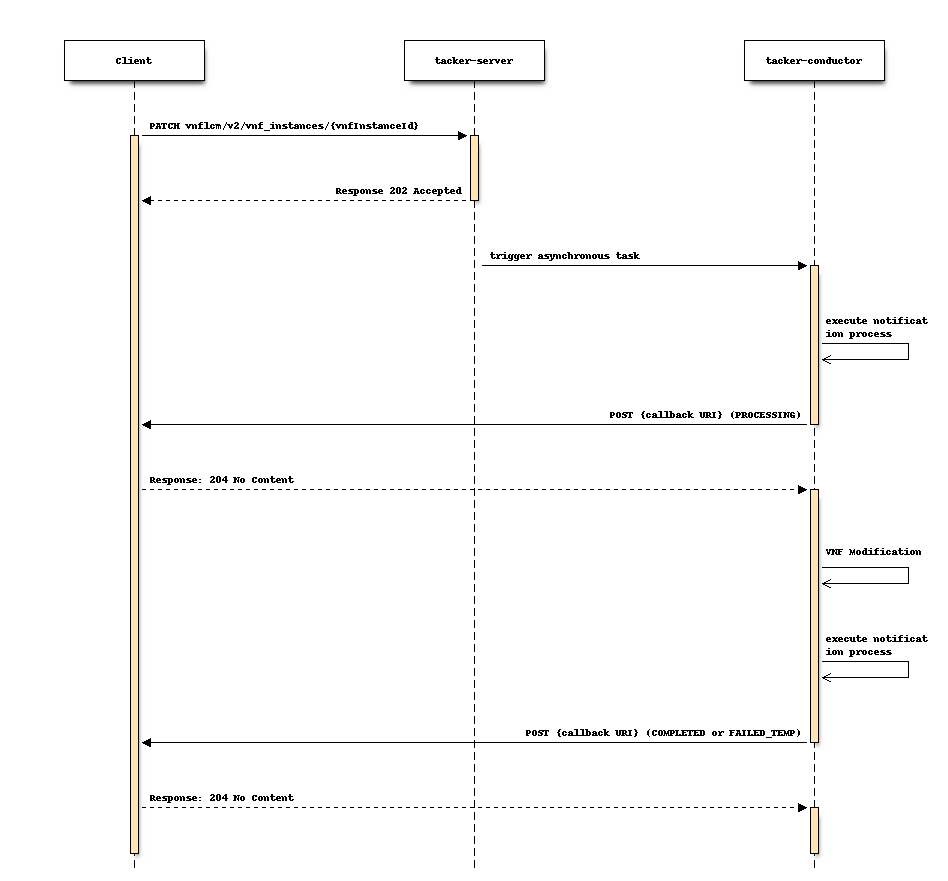

3) 修改 VNF 信息流程¶
先决条件：已创建表示 VNF 实例的资源。
客户端向 VNFM 发送修改 VNF 实例信息的 PATCH 请求。
VNFM 向端点（例如客户端）发送带有“PROCESSING”状态的 VNF 生命周期管理操作发生通知，以指示生命周期管理操作的处理。
VNFM 修改 VNF 实例的信息。
VNFM 向端点（例如客户端）发送带有“COMPLETED”状态或“FAILED_TEMP”状态的 VNF 生命周期管理操作发生通知，以指示生命周期管理操作的结果。
后置条件：成功完成，VNF 实例的信息已更新。
4) 更改外部 VNF 连接的流程¶

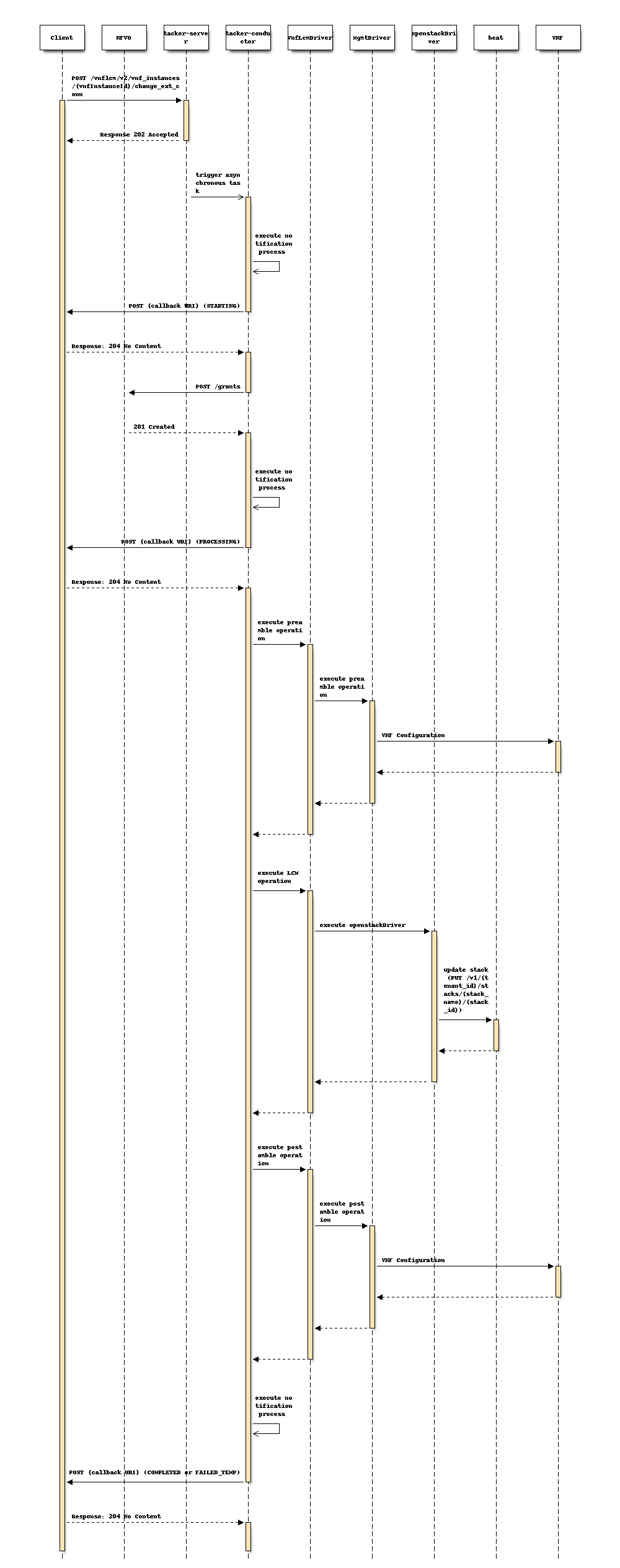

该过程包括以下步骤，如图所示
先决条件：VNF 实例处于实例化状态。
客户端向 VNFM 发送更改外部 VNF 连接的 POST 请求。
VNFM 向端点（例如客户端）发送带有“STARTING”状态的 VNF 生命周期管理操作发生通知，以指示生命周期管理操作的开始。
VNFM 和 NFVO 交换授权信息。
VNFM 向端点（例如客户端）发送带有“PROCESSING”状态的 VNF 生命周期管理操作发生通知，以指示生命周期管理操作的处理。
MgmtDriver 根据 MgmtDriver 脚本执行预操作。
OpenstackDriver 发送带有要更改的外部虚拟链路 (VL) 和外部连接点的 Heat stack-update 请求。
MgmtDriver 根据 MgmtDriver 脚本执行后操作。
VNFM 向端点（例如客户端）发送带有“COMPLETED”状态或“FAILED_TEMP”状态的 VNF 生命周期管理操作发生通知，以指示生命周期管理操作的结果。
后置条件：VNF 实例仍处于实例化状态，并且已更改外部 VNF 连接。
- 本规范支持以下 VL 的更改。
port
网络。
VL 中的 IP 地址/MAC 地址/允许的地址对。
本规范不支持 trunk-parent-port 和 trunk-sub-port。
数据模型影响¶
更改对数据模型没有影响。
由于 Xena 版本已经支持 SOL002 v3.3.1 [4] 和 SOL003 v3.3.1 [5] 中定义的所有属性，因此不需要更改数据对象和数据库表。
REST API 影响¶
应在 API 验证中支持所有定义的属性。
- 名称：缩放 VNF 实例描述：VNF 实例的缩减或缩放。方法类型: POST资源的 URL：/vnflcm/v2/vnf_instances/{vnfInstanceId}/scale请求:
数据类型
基数
描述
ScaleVnfRequest
1
缩放 VNF 操作的参数。
属性名称
数据类型
基数
API v2 中支持
API v1 中支持
描述
type
Enum
1
是
是
指示请求的缩放操作类型。允许的值SCALE_OUT：添加额外的 VNFC 实例到 VNF 以增加容量。SCALE_IN：从 VNF 中删除 VNFC 实例以释放未使用的容量。aspectId
IdentifierInVnfd
1
是
是
numberOfSteps
Integer
0..1
是
是
additionalParams
KeyValuePairs
0..1
是
是
>is_reverse
布尔值
0..1
否
是
Tacker 原始属性
响应:数据类型
基数
响应代码
描述
n/a
成功：202
请求已被接受进行处理。
ProblemDetails
0..1
错误：404
API 生产者未找到目标资源的当前表示形式，或不愿意公开该表示形式。
ProblemDetails
1
错误: 409
由于资源的状态冲突，当前无法执行该操作。
ProblemDetails
请参阅 [9] 的 6.4 条
错误：4xx、5xx
可以返回 ETSI GS NFV-SOL 013 [9] 的 6.4 条中定义的任何常见错误响应代码。
- 名称：修复 VNF 实例描述：VNF 实例的修复。方法类型: POST资源的 URL：/vnflcm/v2/vnf_instances/{vnfInstanceId}/heal请求:
数据类型
基数
描述
HealVnfRequest
1
修复 VNF 操作的参数。
属性名称
数据类型
基数
API v2 中支持
API v1 中支持
描述
vnfcInstanceId
标识符
0..N
是
是
此属性仅在 SOL 002 中定义。
cause
字符串
0..1
是
是
additionalParams
KeyValuePairs
0..1
是
否
>all
布尔值
0..1
是
否
Tacker 原始属性
healScript
字符串
0..1
否
否
此属性仅在 SOL 002 中定义。
响应:数据类型
基数
响应代码
描述
n/a
成功：202
请求已被接受进行处理。
ProblemDetails
0..1
错误：404
API 生产者未找到目标资源的当前表示形式，或不愿意公开该表示形式。
ProblemDetails
1
错误: 409
由于资源的状态冲突，当前无法执行该操作。
ProblemDetails
请参阅 [9] 的 6.4 条
错误：4xx、5xx
可以返回 ETSI GS NFV-SOL 013 [9] 的 6.4 条中定义的任何常见错误响应代码。
- 名称：修改 VNF 信息描述：更新 VNF 实例的信息。方法类型: PATCH资源的 URL：vnflcm/v2/vnf_instances/{vnfInstanceId}请求:
数据类型
基数
描述
VnfInfoModificationRequest
1
VNF 修改的参数。
属性名称
数据类型
基数
API v2 中支持
API v1 中支持
描述
vnfInstanceName
字符串
0..1
是
是
vnfInstanceDescription
字符串
0..1
是
是
vnfPkgId
标识符
1
否
是
虽然此属性在 SOL 002/003 v2.6.1 中不可用，但 Tacker 在 v1 API 中支持它。请参阅注释。
vnfdId
标识符
0..1
是
是
vnfConfigurableProperties
KeyValuePairs
0..1
是
否
metadata
KeyValuePairs
0..1
是
是
extensions
KeyValuePairs
0..1
是
否
vimConnectionInfo
map(VimConnectionInfo)
0..N
是
是
此属性仅在 SOL 003 中定义。
>vimId
标识符
0..1
是
是
>vimType
字符串
1
是
是
>interfaceInfo
KeyValuePairs
0..1
是
是
>accessInfo
KeyValuePairs
0..1
是
是
>extra
KeyValuePairs
0..1
是
否
vnfcInfoModifications
VnfcInfoModifications
0..N
是
否
此属性仅在 SOL 002 中定义。
>id
IdentifierInVnf
1
是
否
>vnfcConfigurableProperties
KeyValuePairs
1
是
否
注意
vnfPkgId 在 SOL 002/003 v2.6.1 中不可用。它在 v2.4.1 中可用。但是，Tacker 为了某些 NFV 相关设备，利用 v2.4.1 API 而支持它。
响应:数据类型
基数
响应代码
描述
n/a
成功：202
请求已被接受进行处理。
ProblemDetails
1
错误: 409
由于资源的状态冲突，当前无法执行该操作。
ProblemDetails
请参阅 [9] 的 6.4 条
错误：4xx、5xx
可以返回 ETSI GS NFV-SOL 013 [9] 的 6.4 条中定义的任何常见错误响应代码。
注意
由于当前的 Tacker 不支持 *http Etag*，因此不支持错误代码：412 前置条件失败。根据 ETSI NFV SOL 文档，尚未定义 Etag 的 API 请求/响应规范，并且使用 Etag 的事务尚未通过标准化定义。在 ETSI NFV 规范定义相关事务后，Tacker 将支持 Etag。
- 名称：更改外部 VNF 连接描述：更改 VNF 实例的外部连接。方法类型: POST资源的 URL：/vnflcm/v2/vnf_instances/{vnfInstanceId}/change_ext_conn请求:
数据类型
基数
描述
ChangeExtVnfConnectivityRequest
1
更改外部 VNF 连接的参数。
属性名称
数据类型
基数
API v2 中支持
API v1 中支持
描述
extVirtualLinks
ExtVirtualLinkData
1..N
是
是
>id
标识符
1
是
是
>vimConnectionId
标识符
0..1
是
是
>resourceProviderId
标识符
0..1
是
否
>resourceId
IdentifierInVim
1
是
是
>extCps
VnfExtCpData
1..N
是
是
>>cpdId
IdentifierInVnfd
1
是
是
>>cpConfig
map(VnfExtCpConfig)
1..N
是
是
>>>parentCpConfigId
IdentifierInVnf
0..1
是
是
>>>linkPortId
标识符
0..1
是
是
>>>cpProtocolData
CpProtocolData
0..N
是
是
>>>>layerProtocol
Enum
1
是
是
允许的值：IP_OVER_ETHERNET。
>>>>ipOverEthernet
IpOverEthernetAddressData
0..1
是
是
>>>>>macAddress
MacAddress
0..1
是
是
>>>>>segmentationId
字符串
0..1
是
未定义
API v2 中的新属性。
>>>>>ipAddresses
结构
0..N
是
是
>>>>>>type
Enum
1
是
是
允许的值：IPV4、IPV6。
>>>>>>fixedAddresses
IpAddress
0..N
是
是
>>>>>>numDynamicAddresses
Integer
0..1
是
是
>>>>>>addressRange
结构
0..1
是
是
>>>>>>>minAddress
IpAddress
1
是
是
>>>>>>>maxAddress
IpAddress
1
是
是
>>>>>>subnetId
IdentifierInVim
0..1
是
是
>extLinkPorts
ExtLinkPortData
0..N
是
是
>>id
标识符
1
是
是
>>resourceHandle
ResourceHandle
1
是
是
>>>vimConnectionId
标识符
0..1
是
是
>>>resourceProviderId
标识符
0..1
是
否
>>>resourceId
IdentifierInVim
1
是
是
>>>vimLevelResourceType
字符串
0..1
是
是
vimConnectionInfo
map(VimConnectionInfo)
0..N
是
是
此属性仅在 SOL 003 中定义。
>vimId
标识符
0..1
是
是
>vimType
字符串
1
是
是
>interfaceInfo
KeyValuePairs
0..1
是
是
>accessInfo
KeyValuePairs
0..1
是
是
>extra
KeyValuePairs
0..1
是
否
additionalParams
KeyValuePairs
0..1
是
是
响应:数据类型
基数
响应代码
描述
n/a
成功：202
请求已被接受进行处理。
ProblemDetails
1
错误: 409
由于资源的状态冲突，当前无法执行该操作。
ProblemDetails
请参阅 [9] 的 6.4 条。
错误：4xx、5xx
可以返回 ETSI GS NFV-SOL 013 的 6.4 条中定义的任何常见错误响应代码 [9]。
安全影响¶
无
通知影响¶
无
其他最终用户影响¶
无
性能影响¶
无
其他部署者影响¶
无
开发人员影响¶
无
实现¶
负责人¶
工作项¶
将 v2 API 支持的新属性添加到 python-tackerclient。
将新的版本 API 端点添加到 Tacker-server。
为 Tacker-conductor 实现新的版本 API 处理。
添加新的单元和功能测试。
更新 Tacker 的 API 参考。
依赖项¶
无
测试¶
将为 VNF 实例的 VNF 生命周期管理添加单元和功能测试用例。
文档影响¶
需要将新的支持的 API 添加到 Tacker API 参考中。
