支持 Tacker 中的 VNF 包 (TOSCA CSAR)

https://blueprints.launchpad.net/tacker/+spec/tosca-csar-mgmt-driver

本文档描述了在 Tacker 中入板 VNF 包。

问题描述

目前，Tacker 能够使用 YAML 格式的文件入板 VNF 描述符。VNF 包尚不支持（但可以在 horizon-tacker 中使用带有 ‘csar’，云服务归档，扩展名的文件）。

云服务归档 (CSAR) 是在 TOSCA-Simple-Profile-YAML-v1.2 [1] 中描述的一种包，VNF 包在 ETSI GS NFV-SOL 004 [2] 中扩展了 CSAR 用于 NFV。TOSCA 简单配置定义以及所有附带的工件（例如脚本、二进制文件、配置文件）可以打包到一个 CSAR 文件中。

CSAR 文件是使用 ZIP 文件格式的归档文件，其结构符合 TOSCA Simple Profile YAML v1.1 规范。CSAR 文件可以具有以下两种结构之一

1. 包含 TOSCA-Metadata 目录的 CSAR，其中包含 TOSCA.meta 元数据文件，该文件提供了一个入口信息，用于处理 CSAR 文件，如 TOSCA v1.0 规范中所定义。

2. 包含位于归档根目录的单个 yaml (.yml 或 .yaml) 文件的 CSAR。yaml 文件是 TOSCA 定义模板，其中包含一个包含 template_name 和 template_version 元数据的元数据部分。此文件是 CSAR 入口定义文件。

VNF 包还应包含 VNFD 和许多额外的文件，这些文件对于成功部署或在 TOSCA 模板和配置中使用是必需的

• 提供给 TOSCA 编排器入口信息的元数据文件

• VNFD 文件作为 VNF 的主要 TOSCA 定义

• 清单文件是决定 VNF 包完整性和有效性（就其包含的工件而言）的关键。

• 描述 VNF 包任何更改的更改历史文件

• 已发布 VNF 的许可信息

• 虚拟机镜像

• 配置工件

• 监控配置

• 测试文件

• 认证文件

• 非 MANO 工件集

VNF 包对于包含大量工件、安全敏感数据等的大多数 VNF 和 NS 来说至关重要。缺乏对 VNF 包的支持使得 Tacker 与大多数现代 VNF 描述符不兼容。

这里的目标是在 Tacker 中实现该功能，并提供用于入板和部署 VNF 包文件的接口。

提议的变更

为了适应此新功能，Tacker 需要进行的更改将包括以下组件的更改

• Tacker API 服务：添加用于管理 VNF csar 包的新 API。

• TOSCA-Parser：Tosca-parser 支持读取 CSAR 包。对解析器进行适当的更改，以根据 tosca 简单定义版本 1.2 创建拓扑模板对象。

• 添加新的命令以使用 python-openstackclient 支持管理 VNF csar 包。

• Tacker-horizon：添加一个新的界面以支持管理 VNF csar 包。

• Tacker-conductor 服务：上传和处理 vnf 包将由 tacker-conductor 服务完成。当在控制器节点上由 tacker API 服务接收到上传 VNF 包的请求时，上传和提取 CSAR 文件的责任将通过新的 RPC API 调用分配给 tacker-conductor 服务。CSAR 文件将上传到 glance 存储（在多个控制器节点部署的情况下，我们需要使 csar 文件在所有节点上可用），稍后将从 glance 存储下载并提取到可以使用新的配置选项 vnf_package_csar_path 进行配置的路径中，以便后续调用以获取 VNF 包无需一遍又一遍地从 glance_store 下载 CSAR 文件。

注意

在 tacker.conf 中，将添加一个新的部分 glance_store 以配置用于存储 vnf 包 csar zip 文件的后端。如果将 default_store 设置为 filesystem 或 file，我们建议在计划在多个控制器节点上部署 tacker API 和 tacker-conductor 服务的情况下，配置 filesystem_store_datadir 选项在共享存储上。

更改包括

• 根据 ETSI GS NFV-SOL 005 规范 [3] 实现 VNF 包文件的两阶段入板

  • 创建一个新的单独 VNF 包资源。

  • 通过提供 VNF 包的内容来上传 VNF 包。

• 支持根据 ETSI GS NFV-SOL 005 [3] 规范获取和删除 VNF 包的新端点。

• 添加在 Tacker 中使用 VNF 包进行入板和部署的能力

  • 修改 Tacker-horizon：添加一个字段以指定用户定义的数据（例如管理驱动程序），并将南向 API 更改为新的端点。

  • 在 python-openstackclient 中添加新命令以使用新的 Tacker-server REST API。

  • 对 Tacker-server 进行必要的更改。

+------------+         +--------------+         +---------------+
|            |         |              |         |               |
|    VNF     |         |              |         |     Tacker    |
|  Package   +--------->    Horizon   +--------->     Client    |--+
|            |         |              |         |               |  |
+------------+         +--------------+         +-------+-------+  |
                                                        |          |
+--------------------------------+                      |          |
|              Tacker            |                      |          |
|   +------------+               |                      |          |
|   |            <---------------|----------------------+          |
|   |    REST    |               |1. POST /vnfpkgm/v1/vnf_packages |
|   | Controller |               |                                 |
|   |            <---------------|---------------------------------+
|   +--+---------+               |2. PUT /vnfpkgm/v1/vnf_packages/{vnfPkgId}/package_content
|      |                         |
|      |                         |
|      |  +--------------------+ |
|      |  |    NFVO Plugin     | |       +----------------------+
|      |  | +----------------+ | |       |       Libraries      |
|      +----> create_package | | |       |   +--------------+   |
|      |  | +----------------+ | |       |   |    TOSCA     |   |
|      |  |                    +------------->    PARSER    |   |
|      |  | +----------------+ | |       |   +--------------+   |
|      +----> upload_content | | |       +----------------------+
|         | +----------------+ | |
|         +--------------------+ |
+--------------------------------+

VNF 包状态模型

VNF 包有三种状态，即 onboardingState、operationalState 和 usageState。

onboardingState 可以取以下值：

• CREATED：已创建 VNF 包信息对象。

• UPLOADING：VNF 包正在上传。

• PROCESSING：VNF 包正在处理中，例如验证。

• ONBOARDED：VNF 包已成功入板。

operationalState 可以取以下值：

• ENABLED：VNF 包已启用。

• DISABLED：VNF 包已禁用。

usageState 可以取以下值：

• IN_USE：VNF 包正在使用中。

• NOT_IN_USE：VNF 包未在使用中。

请参阅 ETSI GS NFV-SOL 005 [3] 图 B.2.2-1，了解这三种状态的状态转换。

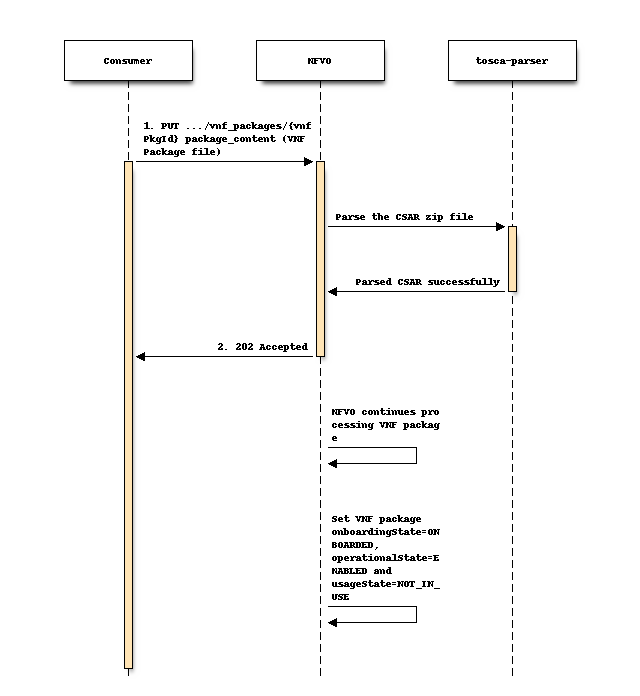

上传 VNF 包内容流程

先决条件：已使用“onboardingState”属性等于“CREATED”创建了单独的 VNF 包资源。

如上图序列图所示，上传 VNF 包的内容包括以下步骤：

1. 客户端向“VNF 包内容”资源发送 PUT 请求，并在有效负载主体中包含 VNF 包内容的副本。

2. CSAR 文件将使用 tosca-parser 进行验证。如果发现任何错误，则将引发 400 错误。

3. 如果验证成功，NFVO 将返回“202 Accepted”响应和一个空有效负载主体。

4. NFVO 继续处理 VNF 包，用所需的信息填充各种数据库表。

后置条件：成功完成后，VNF 包的内容将被入板。VNF 包的状态将更改如下： “onboardingState”属性的值等于“ONBOARDED”， “operationalState”属性的值等于“ENABLED”，以及 “usageState”属性的值等于“NOT_IN_USE”。

错误处理：如果发生故障，将在响应中提供适当的错误信息。

注意

当用户使用上传的 VNF 包实例化 VNF 时，将创建镜像和风味。

当用户上传 CSAR package_contents 时，它将被提取到将使用新的配置选项 vnf_package_csar_path 进行配置的文件夹中。在此文件夹内，它将创建一个名称等于上传包的 vnfPkgId 的新文件夹。包内容详细信息将存储在数据库模式中，不包括如 数据模型影响 中所述的实际文件。CSAR 文件内容将使用 glance_store 库存储，该库支持各种存储，例如 Swift、FileSystem、HTTP、Ceph 等。CSAR 文件提取到可配置路径后，将保留在那里直到删除 vnf_package。如果 vnf_package 内容不存在于可配置路径中，它将从 glance_store 获取 csar zip 文件并提取它以供可配置路径中的进一步处理。

+----------------------------+
|    Server file storage     |
|----------------------------|
|                            |
| /var/lib/tacker/<vnfPkgId> |
|   -- TOSCA-Metadata        |
|   -- definitions           |
|   -- implementations       |
|   -- ...                   |
+----------------------------+

数据模型影响

在 ‘tacker’ 数据库中添加以下新表。相应的模式如下详细说明：-

vnf_packages：

id varchar(36) Pri

onboarding_state varchar(255) NOT NULL

operational_state varchar(255) NOT NULL

usage_state varchar(255) NOT NULL

created_at datetime NOT NULL

updated_at datetime NULL

deleted_at datetime NULL

deleted tinyint(1) NULL

tenant_id varchar(64) NOT NULL

algorithm varchar(64) NULL

hash text varchar(128) NULL

location_glance_store text NULL

此表将以 id 作为主键。

vnf_packages_user_data：

id int(11) Pri, auto_increment

package_uuid varchar(36) NOT NULL

key varchar(255) NOT NULL

value varchar(255) NOT NULL

created_at datetime NOT NULL

updated_at datetime NULL

deleted_at datetime NULL

deleted tinyint(1) NULL

此表将以 id 作为主键。package_uuid 将是 vnf_packages.`id` 的外键。

vnf_package_vnfd：

id int(11) Pri, auto_increment

package_uuid varchar(36) NOT NULL

vnfd_id varchar(36) Unique, NOT NULL

vnf_provider varchar(255), NOT NULL

vnf_product_name varchar(255), NOT NULL

vnf_software_version varchar(255), NOT NULL

vnfd_version varchar(255), NOT NULL

created_at datetime NOT NULL

updated_at datetime NULL

deleted_at datetime NULL

deleted tinyint(1) NULL

此表将以 id 作为主键。package_uuid 将是 vnf_packages.`id` 的外键。

注意：

现有的 vnfd 数据库表将不会在此处使用。当 VNF 包上传时，它将读取 VNFD 文件并将基本信息存储在此表中，例如 vnf_product_name、vnf_software_version 等，这些信息可以在用户查询单个 VNF 包信息时返回，而无需从 VNF 包文件中读取该特定信息

vnf_deployment_flavours：

id varchar(36) Pri, NOT NULL

package_uuid varchar(36) NOT NULL

flavour_id varchar(255) NOT NULL

flavour_description text NOT NULL

instantiation_levels text NULL

created_at datetime NOT NULL

updated_at datetime NULL

deleted_at datetime NULL

deleted tinyint(1) NULL

此表将以 id 作为主键。package_uuid 将是 vnf_packages.`id` 的外键。

vnf_software_images：

id varchar(36) Pri, NOT NULL

software_image_id varchar(255) NOT NULL # VDU 名称

flavour_uuid varchar(36) NOT NULL

name varchar(255) NOT NULL

provider varchar(255) NOT NULL

version varchar(255) NOT NULL

algorithm varchar(64) NOT NULL

hash text varchar(128) NOT NULL

container_format varchar(20) NOT NULL

disk_format varchar(20) NOT NULL

min_disk int(11) NOT NULL

min_ram int(11) NOT NULL

size bigint(20) NOT NULL

image_path text NOT NULL

created_at datetime NOT NULL

updated_at datetime NULL

deleted_at datetime NULL

deleted tinyint(1) NULL

此表将以 id 作为主键。flavour_uuid 将是 vnf_deployment_flavours.`id` 的外键。

vnf_software_image_metadata：

id int(11) Pri, auto_increment

image_uuid varchar(36) NOT NULL

key varchar(255) NOT NULL

value varchar(255) NOT NULL

created_at datetime NOT NULL

updated_at datetime NULL

deleted_at datetime NULL

deleted tinyint(1) NULL

此表将以 id 作为主键。image_uuid 将是 vnf_software_images.`id 的外键。

升级 tacker 数据库到 HEAD 版本

tacker-db-manage --config-file /etc/tacker/tacker.conf upgrade HEAD

REST API 影响

将添加以下新的 RestFul API：-

资源名称	资源 URI	HTTP 方法	含义	响应代码
VNF 包	/vnfpkgm/v1/vnf_packages	GET	查询 VNF 包信息	成功：200 错误：401、403
		POST	创建一个新的单独 VNF 包资源	成功：201 错误：400、401、403
单个 VNF 包	/vnfpkgm/v1/vnf_packages/{vnfPkgId}	GET	读取单个 VNF 包的信息	成功：200 错误：401、403、404
		DELETE	删除单个 VNF 包	成功：204 错误：401、302、404
VNF 包内容	/vnfpkgm/v1/vnf_packages/{vnfPkgId}/package_content	PUT	通过提供 VNF 包的内容来上传 VNF 包	成功：202 错误：401、403、404、409
从 URI 任务上传 VNF 包	/vnfpkgm/v1/vnf_packages/{vnfPkgId}/package_content /upload_from_uri	POST	通过提供 VNF 包的地址信息来上传 VNF 包	成功：202 错误：401、403、404、409

其他最终用户影响

将添加以下新的 OpenStackClient 命令以管理 VNF 包。

openstack vnf package create
openstack vnf package list
openstack vnf package show
openstack vnf package upload
openstack vnf package delete

其他部署者影响

api-paste.ini 中的更改

[composite:tacker]
/vnfpkgm/v1: vnfpkgmapi_v1

[composite:vnfpkgmapi_v1]
use = call:tacker.auth:pipeline_factory
noauth = request_id catch_errors extensions vnfpkgmapp_v1
keystone = request_id catch_errors authtoken keystonecontext extensions vnfpkgmapp_v1

[app:vnfpkgmapp_v1]
paste.app_factory = tacker.api.vnfpkgm.v1.router:VnfpkgmAPIRouter.factory

tacker.conf 中的更改

[DEFAULT]
vnf_package_delete_interval = 1800

[vnf_package]
vnf_package_csar_path = /var/lib/tacker/vnfpackages/

[glance_store]
default_backend = file
filesystem_store_datadir = /var/lib/tacker/csar_files

policy.json 中的更改

将添加以下默认策略，用于新添加的 restFul API。如果您想自定义这些策略，则必须编辑 policy.json 文件。

# Creates a vnf package.
# POST  /vnf_packages
# "os_nfv_orchestration_api:vnf_packages:create": "rule:admin_or_owner"

# Show a vnf package.
# GET  /vnf_packages/{vnf_package_id}
# "os_nfv_orchestration_api:vnf_packages:show": "rule:admin_or_owner"

# List all vnf packages.
# GET  /vnf_packages/
# "os_nfv_orchestration_api:vnf_packages:index": "rule:admin_or_owner"

# Delete a vnf package.
# DELETE  /vnf_packages/{vnf_package_id}
# "os_nfv_orchestration_api:vnf_packages:delete": "rule:admin_or_owner"

# upload a vnf package content.
# PUT  /vnf_packages/{vnf_package_id}/package_content
# "os_nfv_orchestration_api:vnf_packages:upload_package_content": "rule:admin_or_owner"

# upload a vnf package content from uri.
# POST  /vnf_packages/{vnf_package_id}/package_content/upload_from_uri
# "os_nfv_orchestration_api:vnf_packages:upload_from_uri": "rule:admin_or_owner"

实现

负责人

主要负责人

Hiroyuki Jo <hiroyuki.jo.mt@hco.ntt.co.jp>

其他贡献者

Tushar Patil <tushar.vitthal.patil@gmail.com> Niraj Singh <niraj.singh@nttdata.com> Neha Alhat <neha.alhat@nttdata.com>>

工作项

• 添加新的入板 REST API 端点到 Tacker-server

• 支持存储存储在本地文件系统中的解包 VNF 包

• TOSCA-Parser：添加使用 CSAR 包作为 ToscaTemplate init 方法的参数的能力

• 添加新的插件以支持管理 VNF 包

• Tacker-horizon 和 python-openstackclient 的更改，以使用新的 API

• 添加单元和功能测试用例，用于入板 VNF 包

• 提供用户文档和开发人员文档，解释新的入板流程

依赖项

无

测试

将添加单元和功能测试用例，用于入板 VNF 包。

文档影响

将添加完整的用户指南，以解释如何处理 VNF 包。
